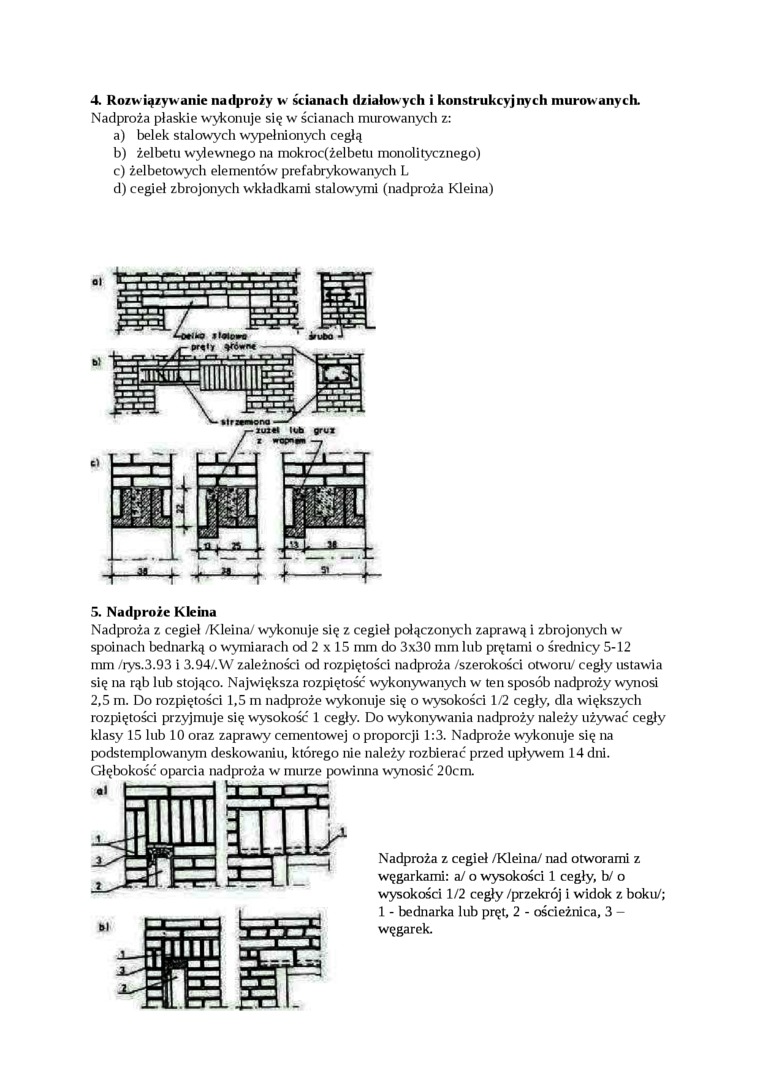

4. Rozwiązywanie nadproży w ścianach działowych i konstrukcyjnych murowanych.

Nadproża płaskie wykonuje się w ścianach murowanych z:

a)    belek stalowych wypełnionych cegłą

b)    żelbetu wylewnego na mokroc(żelbetu monolitycznego)

c)    żelbetowych elementów prefabrykowanych L

d)    cegieł zbrojonych wkładkami stalowymi (nadproża Kleina)

5. Nadproże Kleina

Nadproża z cegieł /Kleina/ wykonuje się z cegieł połączonych zaprawą i zbrojonych w spoinach bednarką o wymiarach od 2 x 15 mm do 3x30 mm lub prętami o średnicy 5-12 mm /rys.3.93 i 3.94/.W zależności od rozpiętości nadproża /szerokości otworu/ cegły ustawia się na rąb lub stojąco. Największa rozpiętość wykonywanych w ten sposób nadproży wynosi 2,5 m. Do rozpiętości 1,5 m nadproże wykonuje się o wysokości 1/2 cegły, dla większych rozpiętości przyjmuje się wysokość 1 cegły. Do wykonywania nadproży należy używać cegły klasy 15 lub 10 oraz zaprawy cementowej o proporcji 1:3. Nadproże wykonuje się na podstemplowanym deskowaniu, którego nie należy rozbierać przed upływem 14 dni. Głębokość oparcia nadproża w murze powinna wynosić 20cm.

H

Nadproża z cegieł /Kleina/ nad otworami z węgarkami: a/ o wysokości 1 cegły, b/ o wysokości 1/2 cegły /przekrój i widok z boku/; 1 - bednarka lub pręt, 2 - ościeżnica, 3 -węgarek.
