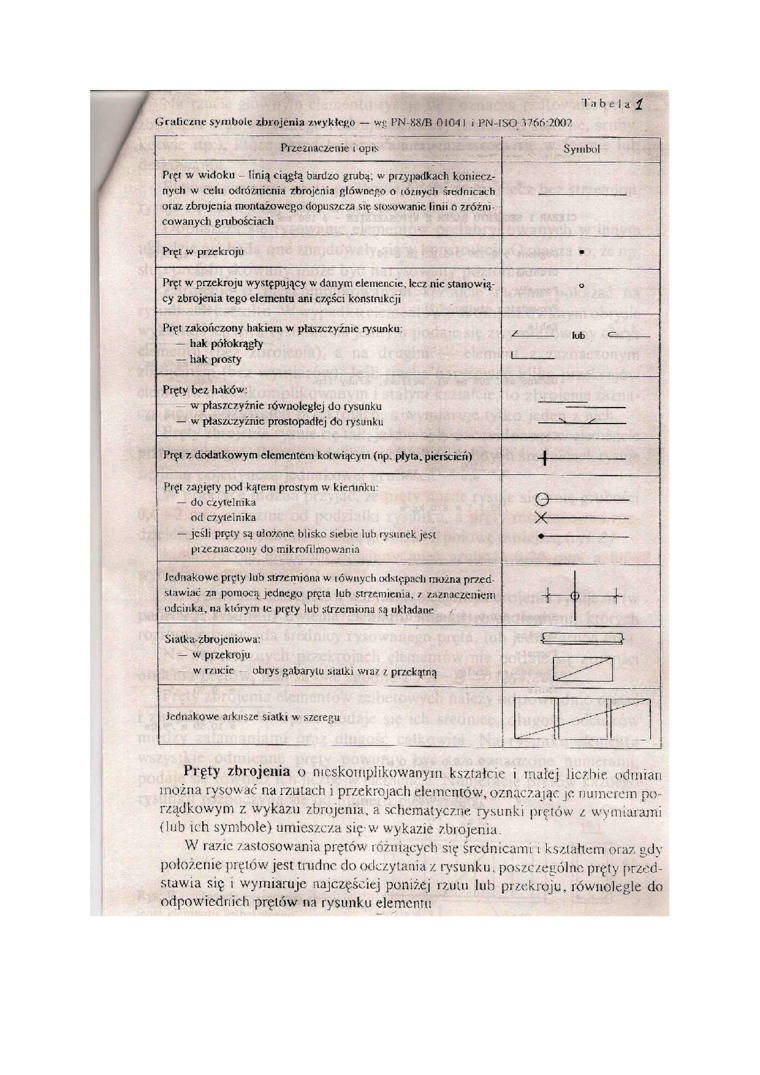

Graficzne symbole zbrojenia -zwykłego — wg PN-łiłł/B OlOl I i PN-ISO 1766-200?

Przeznaczenie i opis	Symbol
Pręt w widoku linią ciągłą bardzo grubą; w przypadkach koniecznych w celu odtóżnicnia zbrojenia głównego 0 tóznych średnicach otaz zbrojenia montażowego dopuszcza się stosowanie linii n zróżni cowanycli grubościach
Pręt w przekroju	•
Pręt w przekroju występujący w danym elemencie, lecz nic stanowiący zbrojenia tego elementu ani części konstmkcji	o
Pręt zakończony hakiem w płaszcz.yźnic rysunku: hak półokrągły Irak prosty	Z- tub c- 1_
Pręty bez haków: w płaszczyźnie równoległej do rysunku — w płaszczyźnie prostopadłej do rysunku	-\ <--

Pręt 7. dodatkowym elementem kotwiącym (np. płyta, pierścień)

X-

Pręt zagięty pod kątem prostym w kierunku — do czytelnika od czytelnika

• jeśli pręty są ułożone blisko siebie lub rysunek jest przeznaczony do mikrofilmowania

jednakowe pręty lub strzemiona w lównych odstępach można przed stawiać zji pomocą jednego pręta lub strzemienia. / zaznaczeniem odcinka, na którym te pręty lub strzemiona są układane

Siatka-zbrojeniowa:

— w przekroju

w rzucie obrys gabarytu statki wraz i przekątną

PT

_i

Jednakowe aikusze siatki w szeregu

-----I    ~ i

Pręty zbrojenia o nicskoinplikowanym kształcie i małej liczbie odmian można rysować narzutach i przekrojach elementów,oznaczając je numerem porządkowym z wykazu zbrojenia, a schematyczne rysunki prętów z wymiarami (lub ich symbole) umieszcza się w wykazie zbrojenia

W razie zastosowania prętów różniących się średnicami i kształtem oraz gdy położenie pręiów jest trudne do odczytania z rysunku. poszczególne pręty przedstawia się i wymiaruje najczęściej poniżej rzutu lub przekroju, równolegle do odpowiednich pręiów na rysunku elementu
