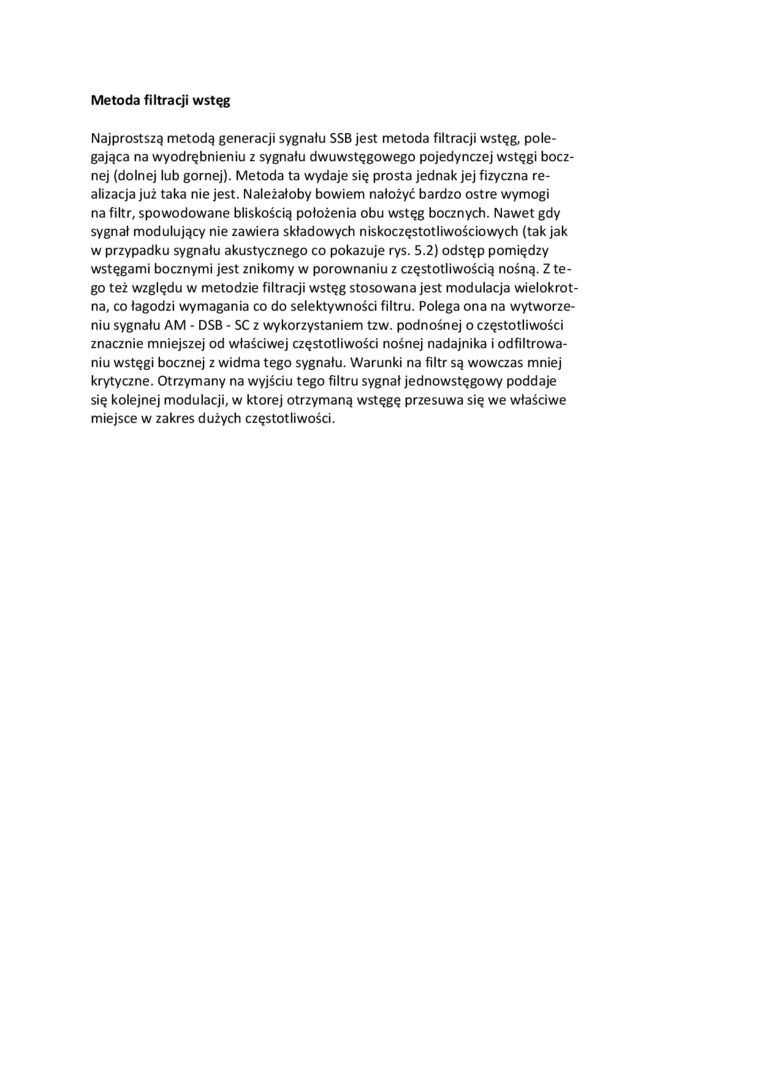

Metoda filtracji wstęg

Najprostszą metodą generacji sygnału SSB jest metoda filtracji wstęg, polegająca na wyodrębnieniu z sygnału dwuwstęgowego pojedynczej wstęgi bocznej (dolnej lub górnej). Metoda ta wydaje się prosta jednak jej fizyczna realizacja już taka nie jest. Należałoby bowiem nałożyć bardzo ostre wymogi na filtr, spowodowane bliskością położenia obu wstęg bocznych. Nawet gdy sygnał modulujący nie zawiera składowych niskoczęstotliwościowych (tak jak w przypadku sygnału akustycznego co pokazuje rys. 5.2) odstęp pomiędzy wstęgami bocznymi jest znikomy w porównaniu z częstotliwością nośną. Z tego też względu w metodzie filtracji wstęg stosowana jest modulacja wielokrotna, co łagodzi wymagania co do selektywności filtru. Polega ona na wytworzeniu sygnału AM - DSB - SC z wykorzystaniem tzw. podnośnej o częstotliwości znacznie mniejszej od właściwej częstotliwości nośnej nadajnika i odfiltrowaniu wstęgi bocznej z widma tego sygnału. Warunki na filtr są wówczas mniej krytyczne. Otrzymany na wyjściu tego filtru sygnał jednowstęgowy poddaje się kolejnej modulacji, w której otrzymaną wstęgę przesuwa się we właściwe miejsce w zakres dużych częstotliwości.
