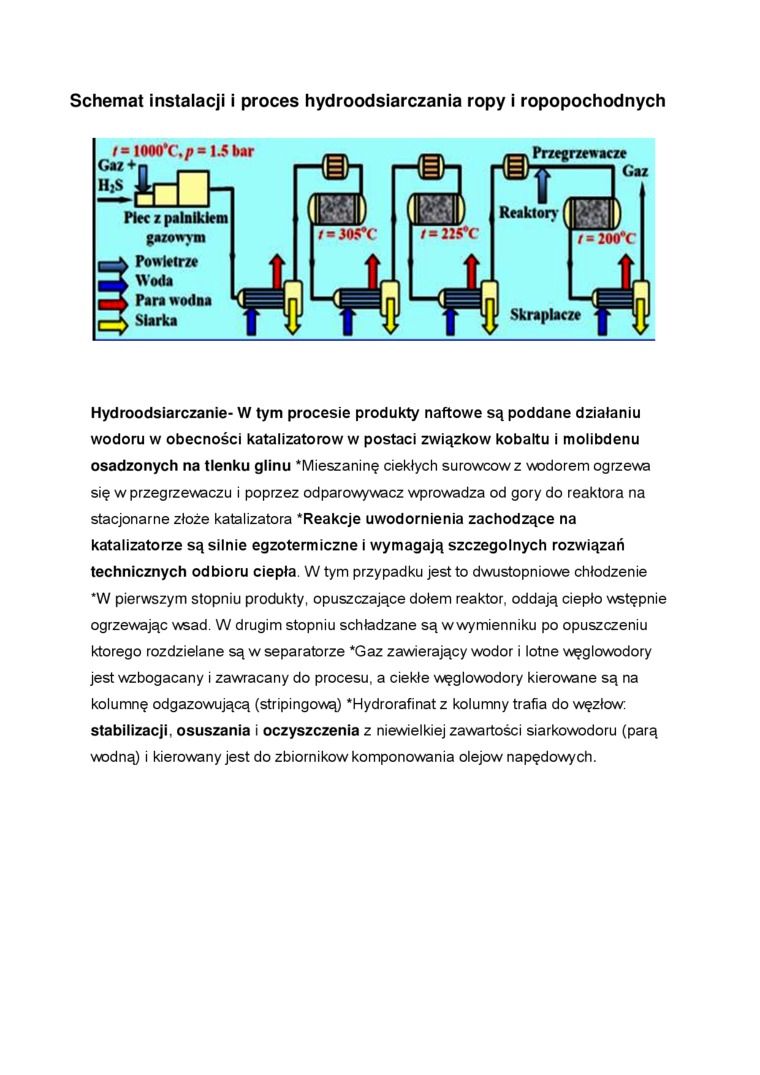

Schemat instalacji i proces hydroodsiarczania ropy i ropopochodnych

Gaz+n _

ct, Prztgrzewacze nBTjr⁵-|Gnz

Reaktory

l = 1000*C',/> = i.5bar

Sknplacze

Pite z palnikiem gazowym Powietrze Woda

Pan wodna Siarka

Hydroodsiarczanie- W tym procesie produkty naftowe są poddane działaniu wodoru w obecności katalizatorów w postaci związków kobaltu i molibdenu osadzonych na tlenku glinu 'Mieszaninę ciekłych surowców z wodorem ogrzewa się w przegrzewaczu i poprzez odparowywacz wprowadza od góry do reaktora na stacjonarne złoże katalizatora 'Reakcje uwodornienia zachodzące na katalizatorze są silnie egzotermiczne i wymagają szczególnych rozwiązań technicznych odbioru ciepła W tym przypadku jest to dwustopniowe chłodzenie 'W pierwszym stopniu produkty, opuszczające dołem reaktor, oddają ciepło wstępnie ogrzewając wsad. W drugim stopniu schładzane są w wymienniku po opuszczeniu ktorego rozdzielane są w separatorze *Gaz zawierający wodor i lotne węglowodory jest wzbogacany i zawracany do procesu, a ciekłe węglowodory kierowane są na kolumnę odgazowującą (stripingową) 'Hydrorafinat z kolumny trafia do węzłów: stabilizacji, osuszania i oczyszczenia z niewielkiej zawartości siarkowodoru (parą wodną) i kierowany jest do zbiorników komponowania olejow napędowych.
