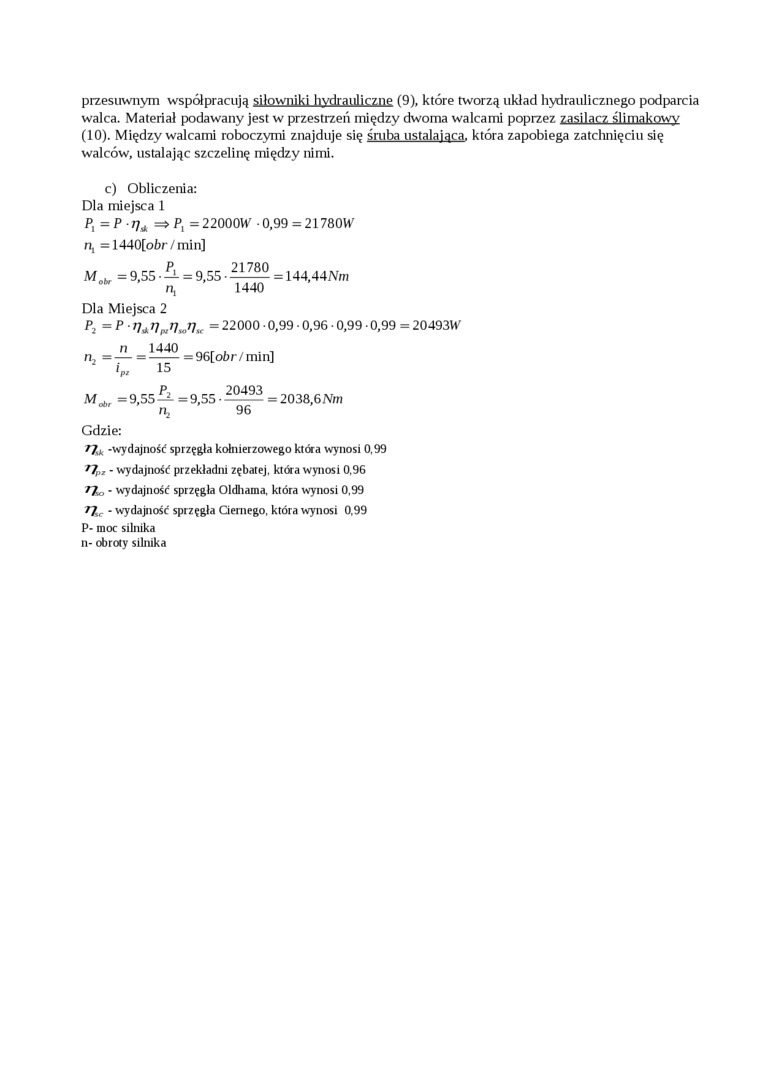

przesuwnym współpracują siłowniki hydrauliczne (9), które tworzą układ hydraulicznego podparcia walca. Materiał podawany jest w przestrzeń między dwoma walcami poprzez zasilacz ślimakowy (10). Między walcami roboczymi znajduje się śruba ustalająca, która zapobiega zatchnięciu się walców, ustalając szczelinę między nimi.

c) Obliczenia:

Dla miejsca 1

P, = Pn* => P, = 22000W • 0,99 = 21780W n, = 1440[obr/min]

P    217ft0

M . = 9,55 •    = 9,55 •    = 144,44Nm

n,    1440

Dla Miejsca 2

P2 =P-TJlk rj^rj ji" = 22000 • 0,99 • 0,96 • 0,99 • 0,99 = 20493W

n 1440 r ,    . ,

n2 =-— =-= 96[oor/min]

ip, 15

P    20493

M. = 9,55    = 9,55 •    -    =    2038,6Nm

^    n,    96

Gdzie:

//k -wydajność sprzęgła kołnierzowego która wynosi 0,99 *ll>7 - wydajność przekładtu zębatej, która wynosi 0,96 7Zo * wydajność sprzęgła Oldhama, która wynosi 0,99 7Jic - wydajność sprzęgła Gemego, która wynosi 0,99 P- moc silnika n- obroty silnika
