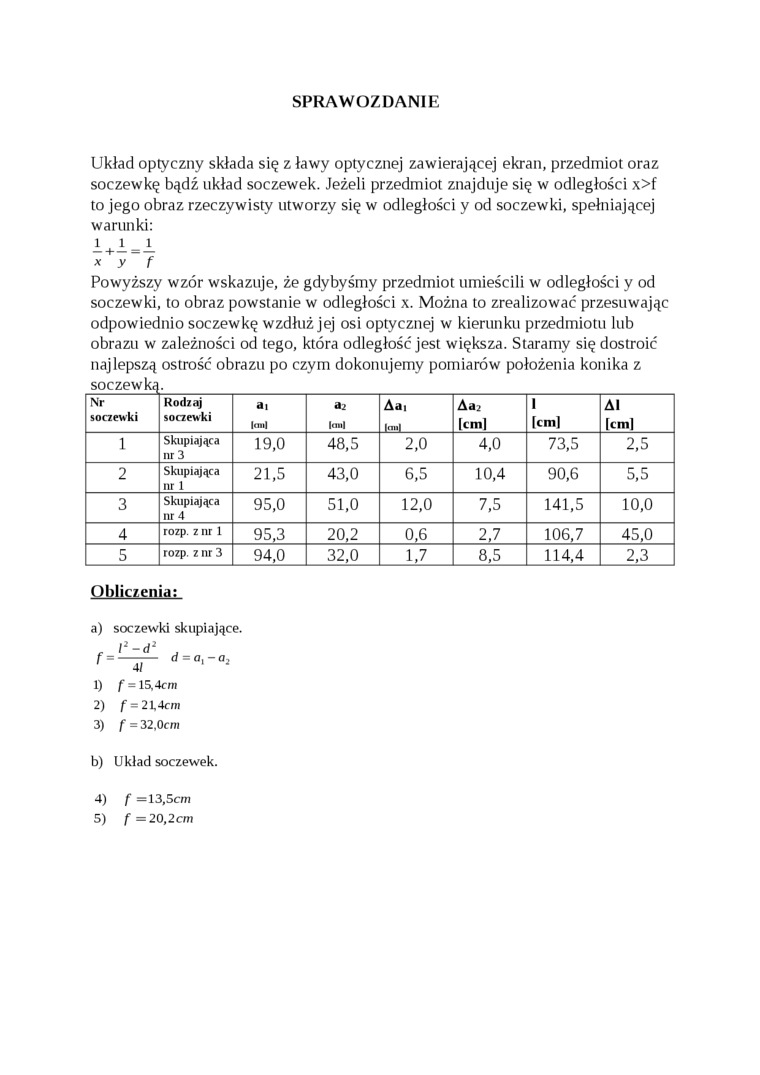

Układ optyczny składa się z ławy optycznej zawierającej ekran, przedmiot oraz soczewkę bądź układ soczewek. Jeżeli przedmiot znajduje się w odległości x>f to jego obraz rzeczywisty utworzy się w odległości y od soczewki, spełniającej warunki:
1+1 = 1 x y f
Powyższy wzór wskazuje, że gdybyśmy przedmiot umieścili w odległości y od soczewki, to obraz powstanie w odległości x. Można to zrealizować przesuwając odpowiednio soczewkę wzdłuż jej osi optycznej w kierunku przedmiotu lub obrazu w zależności od tego, która odległość jest większa. Staramy się dostroić najlepszą ostrość obrazu po czym dokonujemy pomiarów położenia konika z
Nr soczewki |
Rodzaj soczewki |
ai lani |
lani |
Aai lnu) |
Aa2 Icml |
|cml |
Al Icm| |
1 |
Skupiająca nr 3 |
19,0 |
48,5 |
2,0 |
4,0 |
73,5 |
2,5 |
2 |
Skupiająca nr 1 |
21,5 |
43,0 |
6,5 |
10,4 |
90,6 |
5,5 |
3 |
Skupiająca nr 4 |
95,0 |
51,0 |
12,0 |
7,5 |
141,5 |
10,0 |
4 |
rozp. z nr 1 |
95,3 |
20,2 |
0,6 |
2,7 |
106,7 |
45,0 |
5 |
rozp. z nr 3 |
94,0 |
32,0 |
1.7 |
8,5 |
114,4 |
2,3 |
a) soczewki skupiające. - l2-d2
f =- d = a, - a,
1 41 12
1) f = 15,4cm
2) f - 21,4cm
3) f = 32,0cni
b) Układ soczewek.
4) f =13,5 cm
5) f =20,2 cm
