moświetloną skalą 12 służy do wprowadzenia świetlnej podzialki , służącej do odczytu długości fali. Badane światło umieszcza się przed szczeliną kolimatora. Stamtąd w postaci równoległej wiązki trafia do pryzmatu , następnie po rozszczepieniu widma w pryzmacie kieruje się do lunetki. Do lunetki jest skierowany również po odbiciu od powierzchni pryzmatu obraz świetlny skali tworzony w kolimatorze podzialki. Spektroskop umożliwia obserwację widma w zakresie od dalekiej podczerwieni do ultrafioletu.

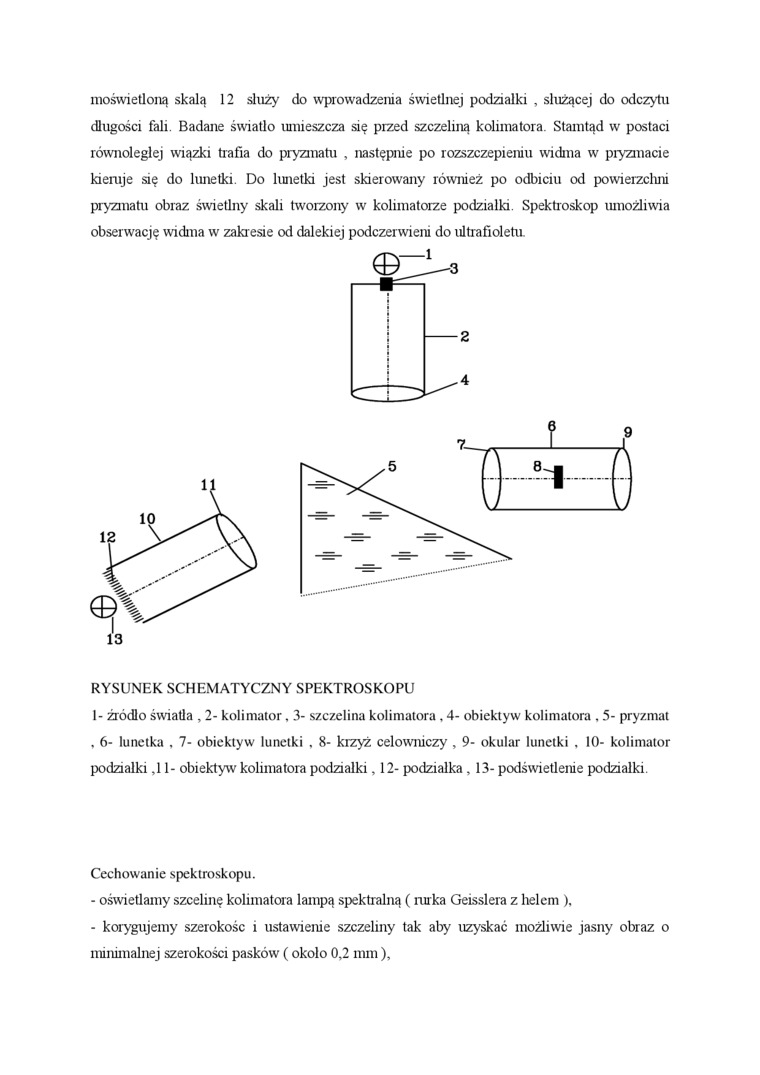

RYSUNEK SCHEMATYCZNY SPEKTROSKOPU

1- źródło światła , 2- kolimator, 3- szczelina kolimatora , 4- obiektyw kolimatora , 5- pryzmat . 6- lunetka , 7- obiektyw lunetki . 8- krzyż celowniczy , 9- okular lunetki . 10- kolimator podzialki ,11- obiektyw kolimatora podzialki, 12- podzialka , 13- podświetlenie podzialki.

Cechow^ranie spektroskopu.

-    oświetlamy szcelinę kolimatora lampą spektralną (rurka Geisslera z helem ),

-    korygujemy szerokość i ustawienie szczeliny tak aby uzyskać możliwie jasny obraz o minimalnej szerokości pasków (około 0,2 mm),
