zbrojenie <|>min=IOmm rozstaw 10-30 cm

otulina 3.5-5 cm (do 7 cm w podłożu wilgotnym) w żelbecie a=45°

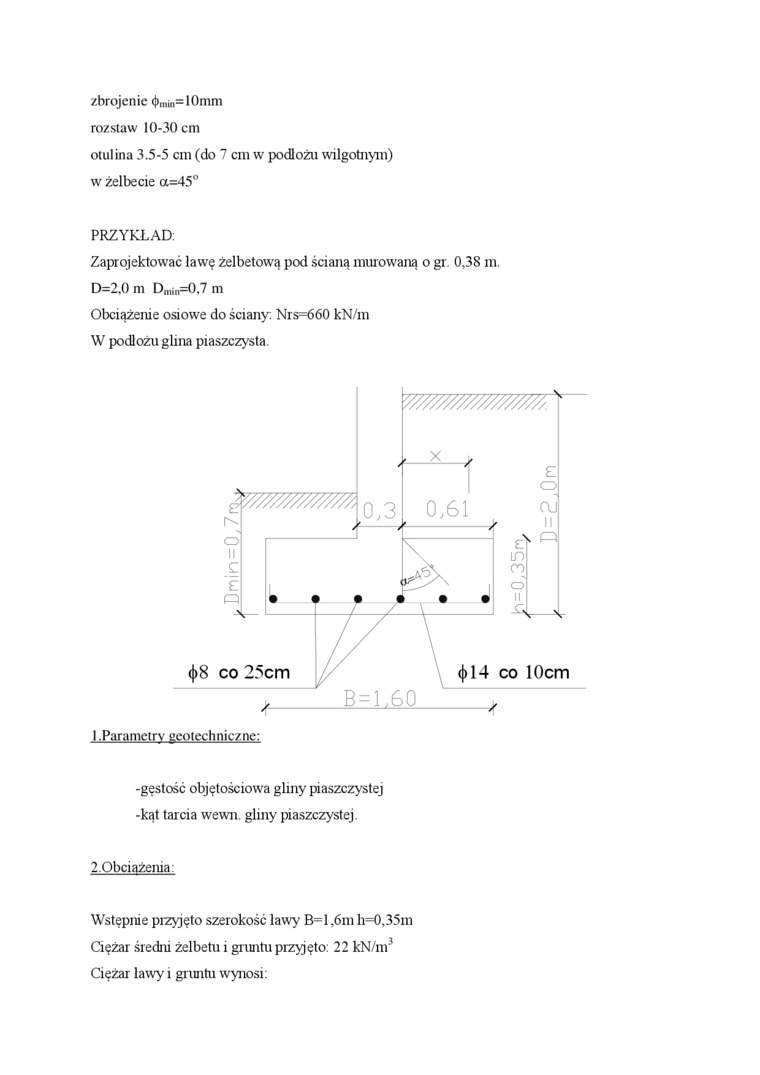

PRZYKŁAD:

Zaprojektować lawę żelbetową pod ścianą murowaną o gr. 0,38 m. D=2.0 m Dnun=0,7 m

Obciążenie osiowe do ściany: Nrs=660 kN/m W podłożu glina piaszczysta.


1.Parametry geotechniczne:

-gęstość objętościowa gliny piaszczystej -kąt tarcia wewn. gliny piaszczystej.

2 Obciążenia:

Wstępnie przyjęto szerokość lawy B=1,6m h=0,35m Ciężar średni żelbetu i gruntu przyjęto: 22 kN/mCiężar lawy i gruntu wynosi:
