83096

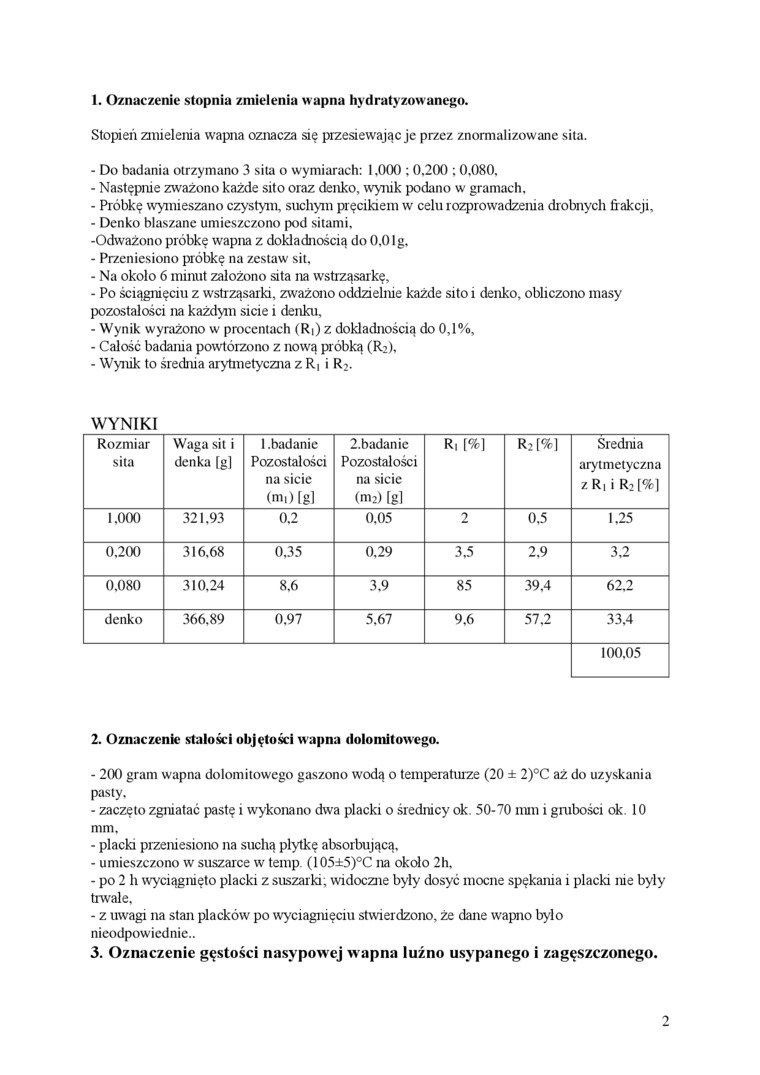

1. Oznaczenie stopnia zmielenia wapna hydratyzowanego.

Stopień zmielenia wapna oznacza się przesiewając je przez znormalizowane sita.

-    Do badania otrzymano 3 sita o wymiarach: 1.000 ; 0.200 ; 0.080.

-    Następnie zważono każde sito oraz denko, wynik podano w gramach,

-    Próbkę wymieszano czystym, suchym pręcikiem w celu rozprowadzenia drobnych frakcji,

-    Denko blaszane umieszczono pod sitami.

-Odważono próbkę wapna z dokładnością do 0,0lg,

-    Przeniesiono próbkę na zestaw sit,

-    Na około 6 minut założono sita na wstrząsarkę,

-    Po ściągnięciu z wstrząsarki, zważono oddzielnie każde sito i denko, obliczono masy pozostałości na każdym sicie i denku,

-    Wynik wyrażono w procentach (R|) z dokładnością do 0,1%,

-    Całość badania powtórzono z nową próbką (R2),

-    Wynik to średnia arytmetyczna z R| i R2.

WYNIKI

Rozmiar sita	Waga sit i denka [g]	1 .badanie Pozostałości na sicie (mi)lgl	2.badanic Pozostałości na sicie (m2) [g]	R. [%]	R2 [%]	Średnia arytmetyczna zR, i R2 [%]
1.000	321.93	0.2	0.05	2	0.5	1.25
0.200	316.68	0.35	0,29	3.5	2.9	3.2
0,080	310,24	8,6	3,9	85	39,4	62,2
denko	366.89	0.97	5,67	9,6	57,2	33,4
						100.05

2.    Oznaczenie stałości objętości wapna dolomitowego.

-    2(X) gram wapna dolomitowego gaszono wodą o temperaturze (20 ± 2)°C aż do uzyskania pasty.

-    zaczęto zgniatać pastę i wykonano dwa placki o średnicy ok. 50-70 mm i grubości ok 10 mm,

-    placki przeniesiono na suchą płytkę absorbującą.

-    umieszczono w suszarce w temp. (105±5)°C na około 2h,

-    po 2 h wyciągnięto placki z suszarki; widoczne były dosyć mocne spękania i placki nie były trwale.

-    z uwagi na stan placków po wyciągnięciu stwierdzono, że dane wapno było nieodpowiednie..

3.    Oznaczenie gęstości nasypowej wapna luźno usypanego i zagęszczonego.

2
