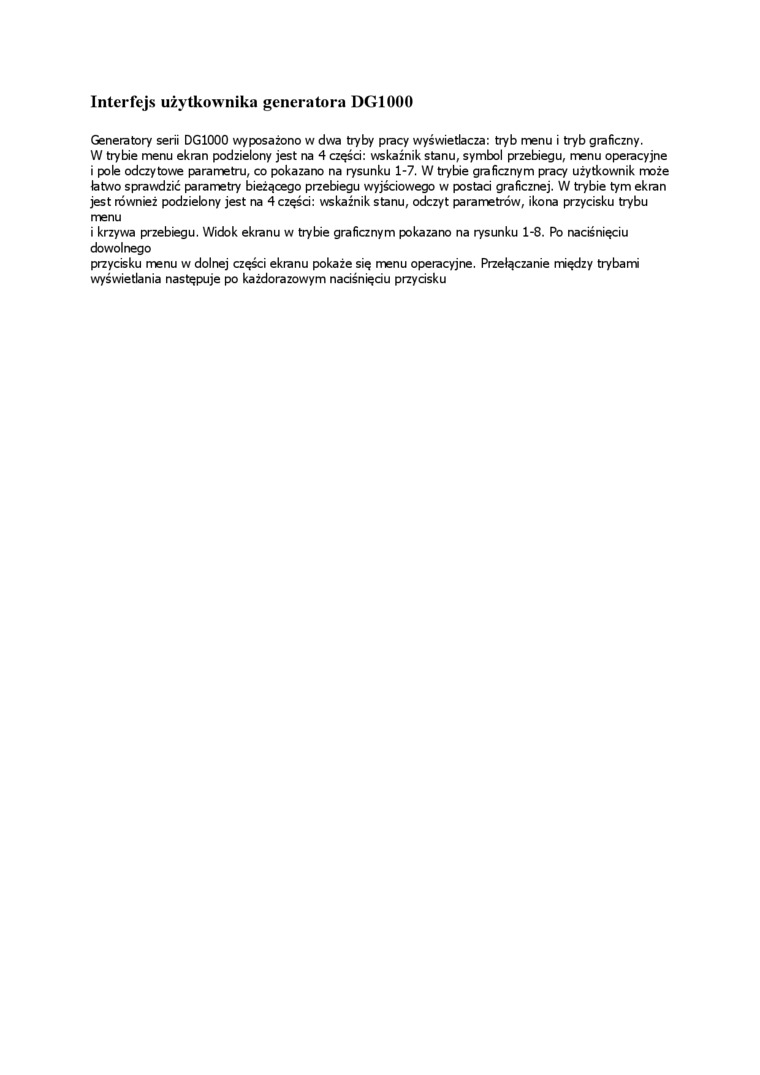

Interfejs użytkownika generatora DG1000

Generatory serii DG1000 wyposażono w dwa tryby pracy wyświetlacza: tryb menu i tryb graficzny.

W trybie menu ekran podzielony jest na 4 części: wskaźnik stanu, symbol przebiegu, menu operacyjne i pole odczytowe parametru, co pokazano na rysunku 1-7. W trybie graficznym pracy użytkownik może łatwo sprawdzić parametry bieżącego przebiegu wyjściowego w postaci graficznej. W trybie tym ekran jest również podzielony jest na 4 części: wskaźnik stanu, odczyt parametrów, ikona przycisku trybu menu

i krzywa przebiegu. Widok ekranu w trybie graficznym pokazano na rysunku 1-8. Po naciśnięciu dowolnego

przycisku menu w dolnej części ekranu pokaże się menu operacyjne. Przełączanie między trybami wyświetlania następuje po każdorazowym naciśnięciu przycisku
