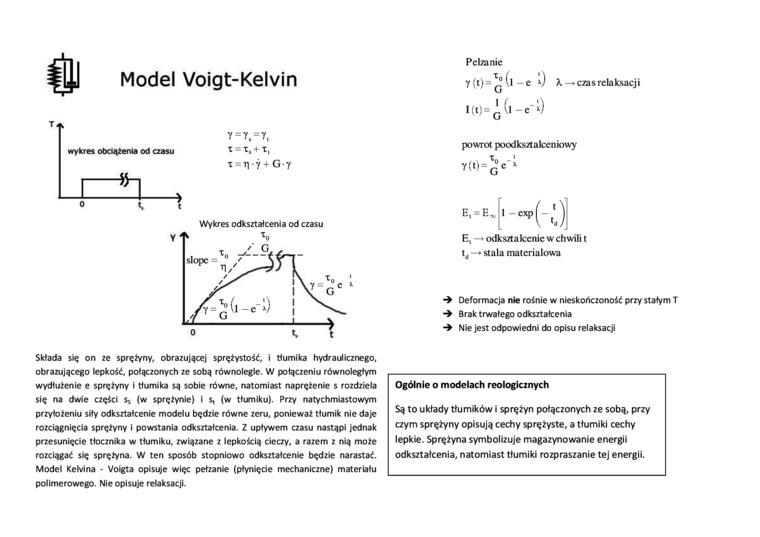

Model Voigt-Kelvin


Składa się on ze sprężyny, obrazującej sprężystość, I tłumika hydraulicznego, obrazującego lepkość, połączonych ze sobą równolegle. W połączeniu równoległym wydłużenie c sprężyny i tłumika są sobie równe, natomiast naprężenie s rozdziela się na dwie części s* (w sprężynie) i s, (w tłumiku). Przy natychmiastowym przyłożeniu siły odkształcenie modelu będzie równe zeru, ponieważ tłumik nie daje rozciągnięcia sprężyny i powstania odkształcenia, Z upływem czasu nastąpi jednak przesunięcie tłocznika w tłumiku, związane z lepkością cieczy, a razem z nią może rozciągać się sprężyna. W ten sposób stopniowo odkształcenie będzie narastać. Model KeMna - Volgta opisie więc pełzanie (płynięcie mechaniczne) materiału polimerowego. Nie opisuje relaksacji.

Pełzanie

r(l)=^(l-c *) >.—• czas relaksacji

I(t)* G (l “C *)

powrot poodkszlalccniowy

E, — odkształcenie w chwili ( td - * stała materiałowa

-> Deformacja nie roinle w nieskończonotć przy stałym T

-* Brak trwałego odkształcenia

-> Nie jest odpowiedni do opisu relaksacji

Ogólnie o modelach Teologicznych

Są to układy tłumików i sprężyn połączonych ze sobą, przy czym sprężyny opisują cechy sprężyste, a tłumiki cechy lepkie. Sprężyna symbolizuje magazynowanie energii odkształcenia, natomiast tłumiki rozpraszanie tej energii.
