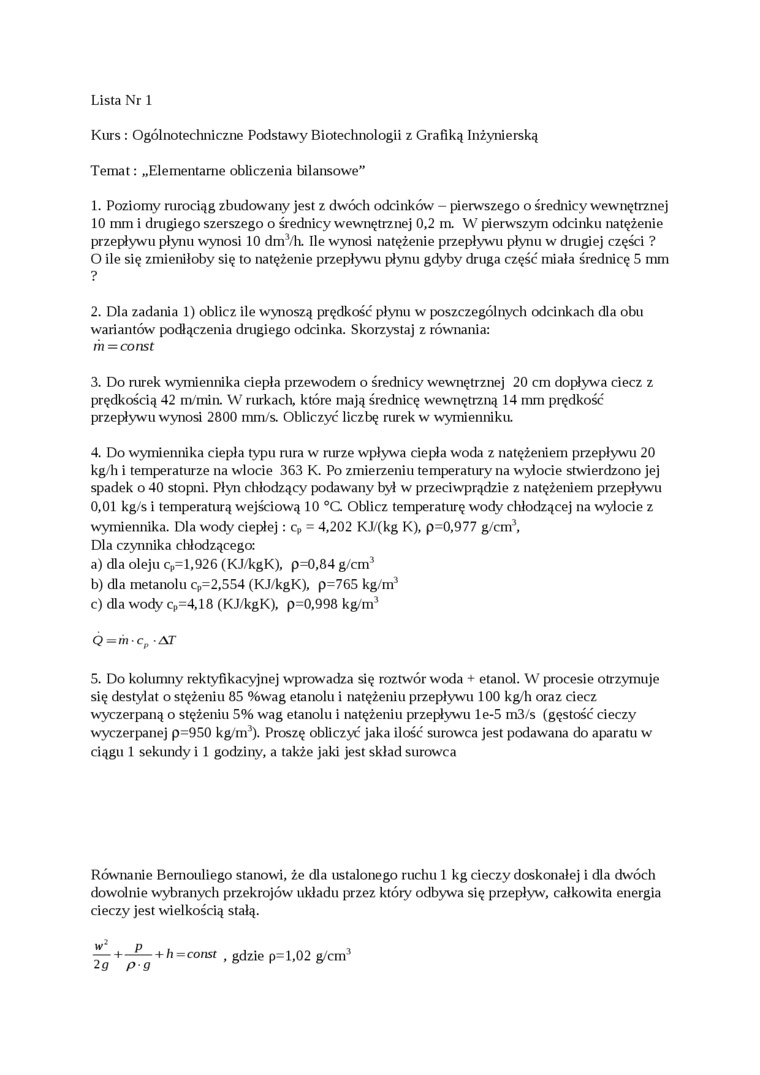

Lista Nr 1

Kurs : Ogólnotechniczne Podstawy Biotechnologii z Grafiką Inżynierską Temat: „Elementarne obliczenia bilansowe”

1.    Poziomy rurociąg zbudowany jest z dwóch odcinków - pierwszego o średnicy wewnętrznej 10 mm i drugiego szerszego o średnicy wewnętrznej 0,2 m. W pierwszym odcinku natężenie przepływu płynu wynosi 10 dm3/h. Ile wynosi natężenie przepływu płynu w drugiej części ?

O ile się zmieniłoby się to natężenie przepływu płynu gdyby druga część miała średnicę 5 mm

?

2.    Dla zadania 1) oblicz ile wynoszą prędkość płynu w poszczególnych odcinkach dla obu wariantów podłączenia drugiego odcinka. Skorzystaj z równania:

mconst

3.    Do rurek wymiennika ciepła przewodem o średnicy wewnętrznej 20 cm dopływa ciecz z prędkością 42 m/min. W rurkach, które mają średnicę wewnętrzną 14 mm prędkość przepływu wynosi 2800 mm/s. Obliczyć liczbę rurek w wymiennika

4.    Do wymiennika ciepła typu rura w rurze wpływa ciepła woda z natężeniem przepływu 20 kg/h i temperaturze na wlocie 363 K. Po zmierzeniu temperatury na wylocie stwierdzono jej spadek o 40 stopni. Płyn chłodzący podawany był w przeciwprądzie z natężeniem przepływu 0,01 kg/s i temperaturą wejściową 10 °C Oblicz temperaturę wody chłodzącej na wylocie z wymiennika. Dla wody ciepłej: cp = 4,202 KJ/(kg K), p=0,977 g/cm3,

Dla czynnika cliłodzącego:

a)    dla oleju cp=l,926 (KJ/kgK), p=0,84 g/cm3

b)    dla metanolu cp=2,554 (KJ/kgK), p=765 kg/m3

c)    dla wody cP=4,18 (KJ/kgK), p=0,998 kg/m3

Q = m-c p • AT

5.    Do kolumny rektyfikacyjnej wprowadza się roztwór woda + etanol. W procesie otrzymuje się destylat o stężeniu 85 %wag etanolu i natężeniu przepływu 100 kg/h oraz ciecz wyczerpaną o stężeniu 5% wag etanolu i natężeniu przepływu le-5 m3/s (gęstość cieczy wyczerpanej p=950 kg/m3). Proszę obliczyć jaka ilość surowca jest podawana do aparatu w ciągu 1 sekundy i 1 godziny, a także jaki jest skład surowca

Równanie Bemouliego stanowi, że dla ustalonego ruchu 1 kg cieczy doskonałej i dla dwóch dowolnie wybranych przekrojów układu przez któiy odbywa się przepływ, całkowita energia cieczy jest wielkością stałą.

*-h=const gdzie p=l,02 g/cm3 2 9 P 9    O r O
