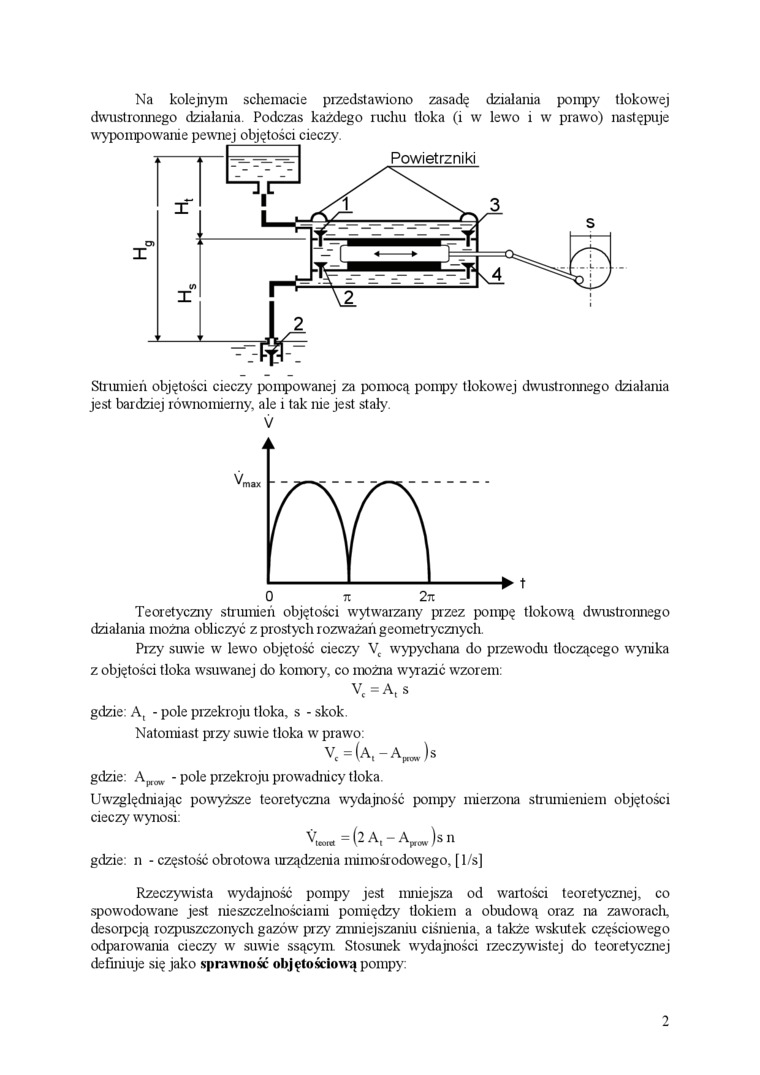

Na kolejnym schemacie przedstawiono zasadę działania pompy tłokowej dwustronnego działania. Podczas każdego ruchu tłoka (i w lewo i w prawo) następuje wypompowanie pewnej objętości cieczy.

Strumień objętości cieczy pompowanej za pomocą pompy tłokowej dwustronnego działania jest bardziej równomierny, ale i tak nie jest stały.

V

Teoretyczny strumień objętości wytwarzany przez pompę tłokową dwustronnego działania można obliczyć z prostych rozważali geometrycznych.

Przy suwie w lewo objętość cieczy V_c wypychana do przewodu tłoczącego wynika z objętości tłoka wsuwanej do komory, co można wyrazić wzorem:

V_c=A,s

gdzie: A, - pole przekroju tłoka, s - skok.

Natomiast przy suwie tłoka w prawo:

V_t=(A_t-A_fra,.)s

gdzie:    - pole przekroju prowadnicy tłoka.

Uwzględniając powyższe teoretyczna wydajność pompy mierzona strumieniem objętości cieczy wynosi:

V,„„,=(2A,-A„Jsn

gdzie: n - częstość obrotowa urządzenia mimośiodowego, [1/s]

Rzeczywista wydajność pompy jest mniejsza od wartości teoretycznej, co spowodowane jest nieszczelnościami pomiędzy tłokiem a obudową oraz na zaworach, desorpcją rozpuszczonych gazów przy zmniejszaniu ciśnienia, a także wskutek częściowego odparowania cieczy w suwie ssącym Stosunek wydajności rzeczywistej do teoretycznej definiuje się jako sprawność objętościową pompy:
