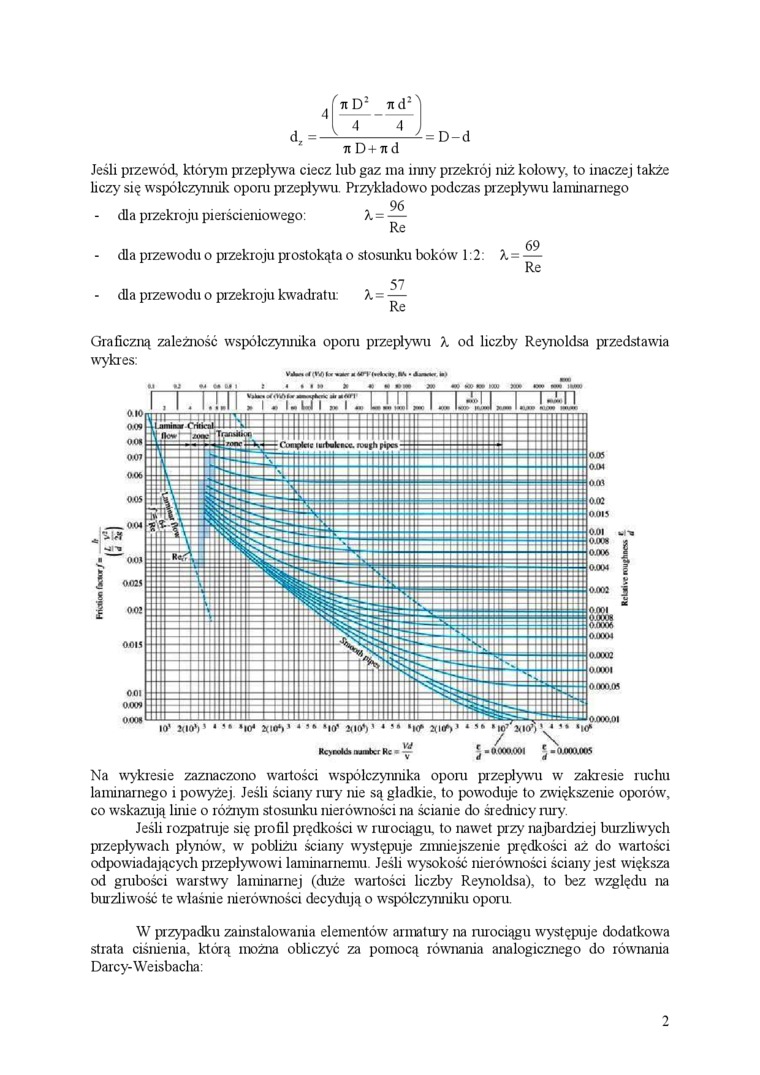

4 f*D

Ti d2 ^

l 4

4 J

u D + 7id


= D-d

Jeśli przewód, którym przepływa ciecz lub gaz ma inny przekrój niż kołowy, to inaczej także liczy się współczynnik oporu przepływu. Przykładowo podczas przepływu laminamego

96

-    dla przekroju pierścieniowego:    X=—

Re

69

-    dla przewodu o przekroju prostokąta o stosunku boków 1:2: X = —

Re

-    dla przewodu o przekroju kwadratu:    X = —

Graficzną zależność współczynnika oponi przepływu X od liczby Reynoldsa przedstawia wykres:


Na wykresie zaznaczono wartości współczynnika oponi przepływu w zakresie ruchu laminamego i powyżej. Jeśli ściany rury nie są gładkie, to powoduje to zwiększenie oporów, co wskazują lmie o różnym stosunku nierówności na ścianie do średnicy rury.

Jeśli rozpatruje się profil prędkości w rurociągu, to nawet przy najbardziej burzliwych przepływach płynów, w pobliżu ściany występuje zmniejszenie prędkości aż do wartości odpowiadających przepływowi laminamemu. Jeśli wysokość nierówności ściany jest większa od giubości warstwy laminarnej (duże wartości liczby Reynoldsa), to bez względu na burzliwość te właśnie nierówności decydują o współczynniku oporu.

W przypadku zainstalowania elementów armatury na rurociągu występuje dodatkowa strata ciśnienia, którą można obliczyć za pomocą równania analogicznego do równania Darcy-Weisbacha:

2
