85580

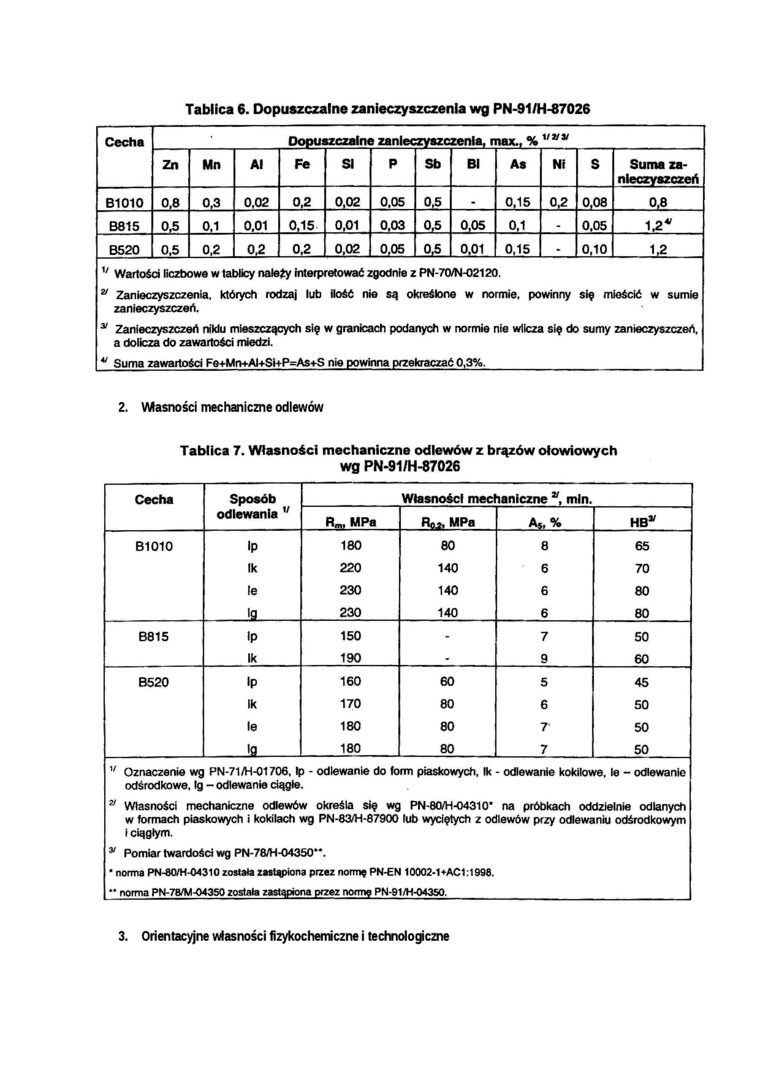

Tablica 6. Dopuszczalne zanieczyszczenia wg PN-91/H-87026

Cecha	Dopuszczalne zanieczyszczenia, max., % ^vvv
	Zn	Mn	Al	Fe	SI	P	Sb	BI	As	Ni	S	Suma zanieczyszczeń
B1010	0,8	0,3	0,02	0.2	0,02	0,05	_0JL	.	0,15	0,2	0,08	0,8
B815	0,5	0.1	0,01	0,15	0,01	0,03	JA.	0,05	0,1	.	0,05
B520	0.5	0.2	_2i£_	0.2	0,02	0,05	JA.	0,01	0,15	-	0,10	_U_

^ł/ Wartości liczbowe w tablicy należy interpretować zgodnie z PN-70/N-02120.

^v Zanieczyszczenia, których rodzaj lub ilość nie 54 określone w normie, powinny się mieścić w sumie zanieczyszczeń.

^y Zanieczyszczeń niklu mieszczących się w granicach podanych w normie nie wilcza się do sumy zanieczyszczeń, a dolicza do zawartości miedzi.

^v Suma zawartości Fe+Mn+AI+Si+P=As+S nie powinna przekraczać 0,3%.___

2. Wasności mechaniczne odlewów

Tablica 7. Własności mechaniczne odlewów z brązów ołowiowych

wg PN-91/H-87026

Cecha	Sposób	Własności mechaniczne *, min.
	odlewania ^v	MPa	Rm, MPa	As,%	HB*
B1010	IP	180	80	8	65
	Ik	220	140	6	70
	le	230	140	6	80
	ig	230	140	6	80
B815	Ip	150	-	7	50
	Ik	190	-	9	60
B520	Ip	160	60	5	45
	Ik	170	80	6	50
	le	180	80	7	50
	_!fl_	180	80	7	50

^u Oznaczenie wg PN-71/H-01706. Ip - odlewanie do form piaskowych, Ik - odlewanie kokilowe. le - odlewanie odśrodkowe. Ig - odlewanie ciągle.

^v Własności mechaniczne odlewów określa się wg PN-8(yH-O4310' na próbkach oddzielnie odlanych w formach piaskowych i kokilach wg PN-83/H-87900 lub wyciętych z odlewów przy odlewaniu odśrodkowym i ciągłym.

^y Pomiar twardości wg PN-78/H-04350**.

• norma PN-80/H-04310 została zastąpiona przez normę PN-€N 10002-1 ♦ACI: 1998.

•• norma PN-78/M-04350 została zastąpiona przez normę PN-91/H-043S0.    _

3. Orientacyjne własności fizykochemiczne i technologiczne
