85594

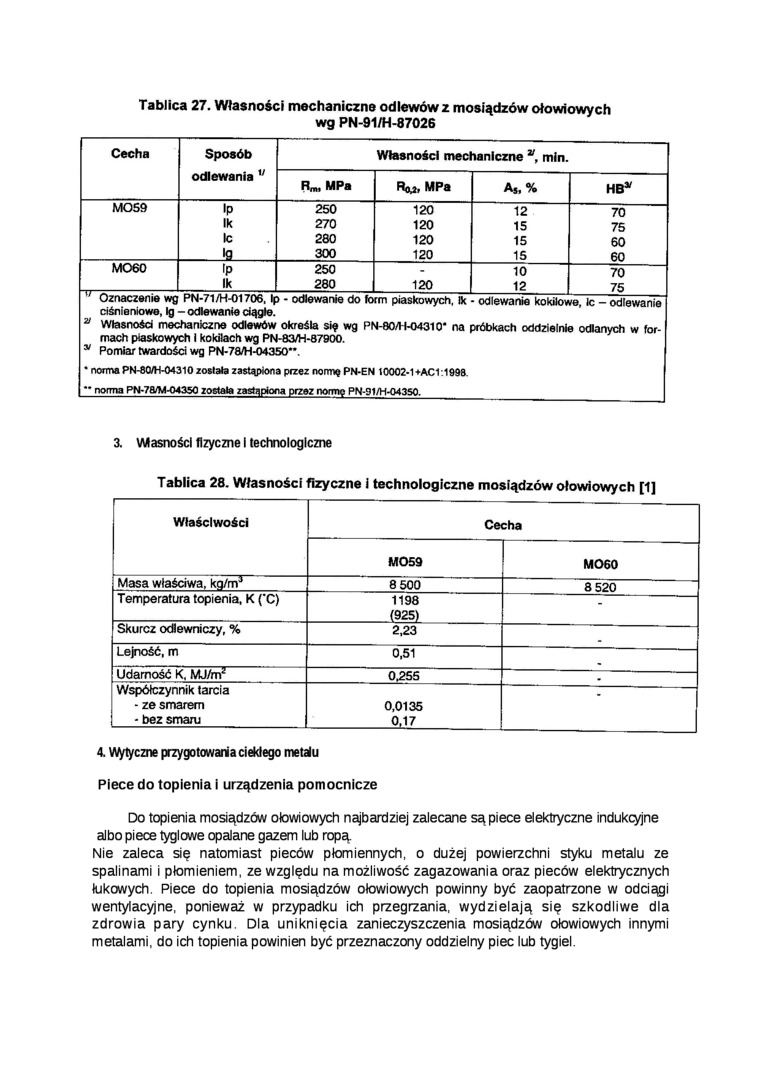

Tablica 27. Własności mechaniczne odlewów z mosiądzów ołowiowych wg PN-91/H-87026

Cecha	Sposób odlewania ^v	Własności mechaniczne ^v, min.
		Rum MPa	Roj, MPa	As,%	HB*
MOS9	lp	250	120	12	70
	Ik	270	120	15	75
	Ic	280	120	15	60
	ig	300	120	15	60
MO60	lp	250	-	10	70
	Ik	280	120	12	75

' Oznaczenie wg PN-71/H-01706, lp - odlewanie do form piaskowych, Ik - odlewanie kokilowe, Ic - odlewanie ciśnieniowe, Ig - odlewanie ciągle.

' Własności mechaniczne odlewów określa się wg PN-80/H-04310* na próbkach oddzielnie odlanych w formach piaskowych I ko kilach wg PN-83/H-87900.

' Pomiar twardości wg PN-78/H-04350"

norma PN-80/H-04310 została zastąpiona przez normę PN-EN 10002-1 *AC1 1998.

• norma PN-7a/M-Q4350 została zastąpiona przez normę PN-91/H-O43S0.__

3. Własności fizyczne I technologiczne

Tablica 28. Własności fizyczne i technologiczne mosiądzów ołowiowych [1]

Właściwości	Cecha
	M059	MO60
Masa właściwa, kq/m^3	8 500	8 520
Temperatura topienia, K (*C)	1198 (925)	-
Skurcz odlewniczy, %	2,23	.
Lejność, m	0,51	_
Udamość K. MJ/m^z	0.2S5	-
Współczynnik tarcia -    ze smarem -    bez smaru	0,0135 0.17

4. Wytyczne przygotowania ciekłego metalu Piece do topienia I urządzenia pomocnicze

Do topienia mosiądzów ołowiowych najbardziej zalecane są piece elektryczne indukcyjne albo piece tyglowe opalane gazem lub ropą

Nie zaleca się natomiast pieców płomiennych, o dużej powierzchni styku metalu ze spalinami i płomieniem, ze względu na możliwość zagazowania oraz pieców elektrycznych łukowych. Piece do topienia mosiądzów ołowiowych powinny być zaopatrzone w odciągi wentylacyjne, ponieważ w przypadku ich przegrzania, wydzielają się szkodliwe dla zdrowia pary cynku. Dla uniknięcia zanieczyszczenia mosiądzów ołowiowych innymi metalami, do ich topienia powinien być przeznaczony oddzielny piec lub tygiel.
