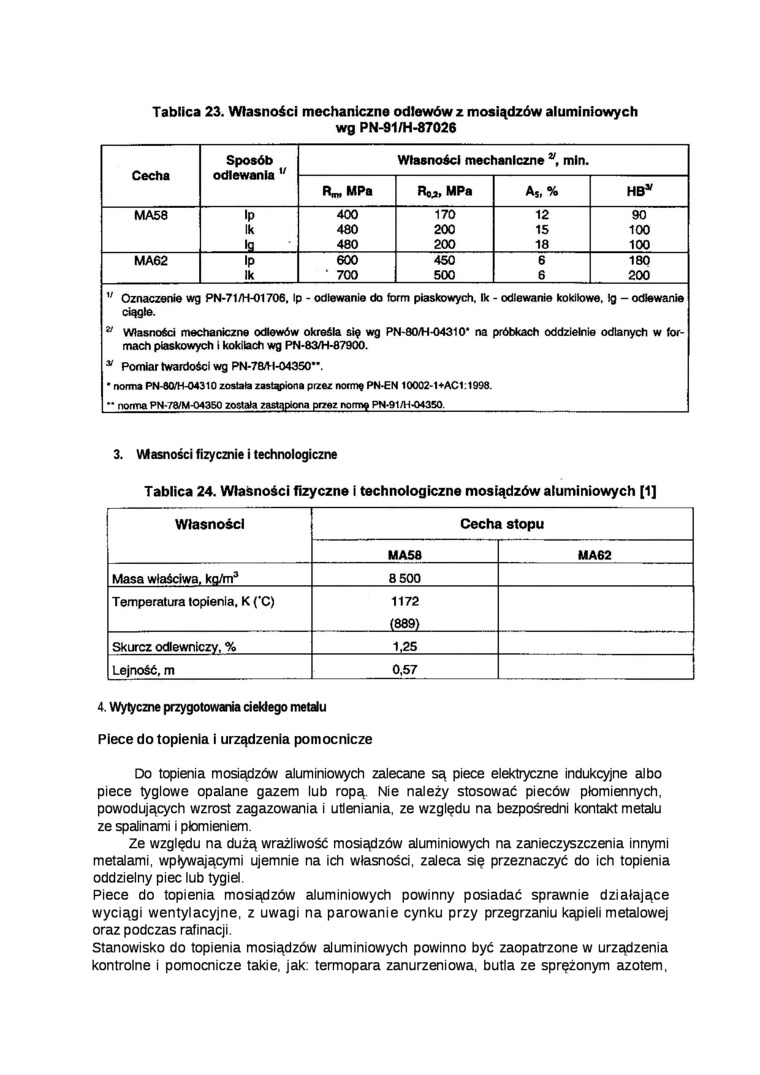

Tablica 23. Własności mechaniczne odlewów z mosiądzów aluminiowych wg PN-91/H-87026
Cecha |
Sposób odlewania |
Własności mechaniczne v, min. | |||
FU MPa |
Ro;, MPa |
AS, % |
HB* | ||
MA58 |
Ip |
400 |
170 |
12 |
90 |
Ik |
480 |
200 |
15 |
100 | |
ig |
480 |
200 |
18 |
100 | |
MA62 |
ip |
600 |
450 |
6 |
180 |
Ik |
700 |
500 |
6 |
200 |
ł/ Oznaczenie wg PN-71/H-01706, Ip - odlewanie do form piaskowych. Ik - odlewanie kokikjwe. Ig - odlewanie ciągle.
v Własności mechaniczne odlewów określa się wg PN-80/H-04310* na próbkach oddzielnie odlanych w formach piaskowych i kokikach wg PN-83/H-87900.
3. Wasności fizycznie i technologiczne
Tablica 24. Własności fizyczne i technologiczne mosiądzów aluminiowych [1]
Własności |
Cecha stopu | |
MA58 |
MA62 | |
Masa właściwa, ka/m3 |
8 500 | |
Temperatura topienia. K (*C) |
1172 (889) | |
Skurcz odlewniczy. % |
1,25 | |
Lejność, m |
0,57 |
4. Wytyczne przygotowania ciekłego metalu
* Pomiar twardości wg PN-78AH-04350”.
* norma PN-60/H-04310 została zastąpiona przez normę PN-EN 10002-1+AC1:1998.
•• norma PN-/8/M-04350 została zastąpiona przez normę PN-91AH-043S0._
Piece do topienia i urządzenia pomocnicze
Do topienia mosiądzów aluminiowych zalecane są piece elektryczne indukcyjne albo piece tyglowe opalane gazem lub ropą. Nie należy stosować pieców płomiennych, powodujących wzrost zagazowania i utleniania, ze względu na bezpośredni kontakt metalu ze spalinami i płomieniem.
Ze względu na dużą wrażliwość mosiądzów aluminiowych na zanieczyszczenia innymi metalami, wpływającymi ujemnie na ich własności, zaleca się przeznaczyć do ich topienia oddzielny piec lub tygiel.
Piece do topienia mosiądzów aluminiowych powinny posiadać sprawnie działające wyciągi wentylacyjne, z uwagi na parowanie cynku przy przegrzaniu kąpieli metalowej oraz podczas rafinacji.
Stanowisko do topienia mosiądzów aluminiowych powinno być zaopatrzone w urządzenia kontrolne i pomocnicze takie, jak: termopara zanurzeniowa, butla ze sprężonym azotem,
