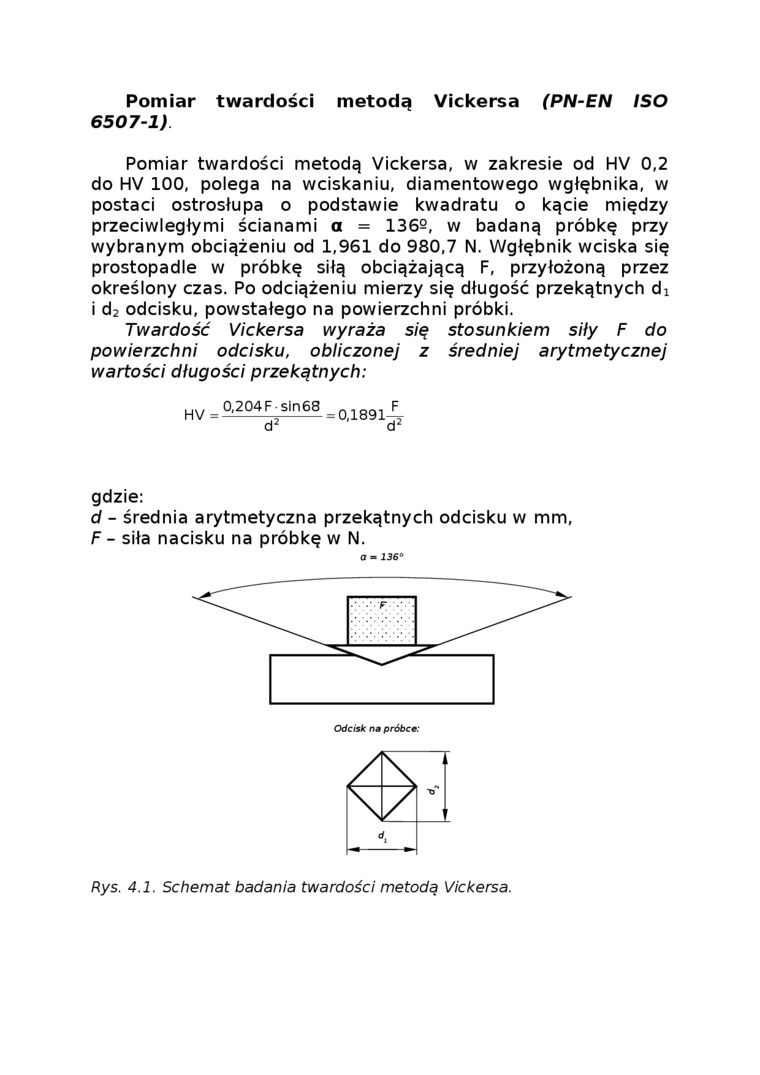

Pomiar twardości metodą Vickersa (PN-EN ISO 6507-1).

Pomiar twardości metodą Vickersa, w zakresie od HV 0,2 do HV 100, polega na wciskaniu, diamentowego wgłębnika, w postaci ostrosłupa o podstawie kwadratu o kącie między przeciwległymi ścianami a = 136^, w badaną próbkę przy wybranym obciążeniu od 1,961 do 980,7 N. Wgłębnik wciska się prostopadle w próbkę siłą obciążającą F, przyłożoną przez określony czas. Po odciążeniu mierzy się długość przekątnych di i d2 odcisku, powstałego na powierzchni próbki.

Twardość Vickersa wyraża się stosunkiem siły F do powierzchni odcisku, obliczonej z średniej arytmetycznej wartości długości przekątnych:

= 0,1891-


0,204 Fsin68

HV=——

gdzie:

d - średnia arytmetyczna przekątnych odcisku w mm, F - siła nacisku na próbkę w N.

a - 1360


Odcisk na próbce:


Rys. 4.1. Schemat badania twardości metodą Vickersa.
