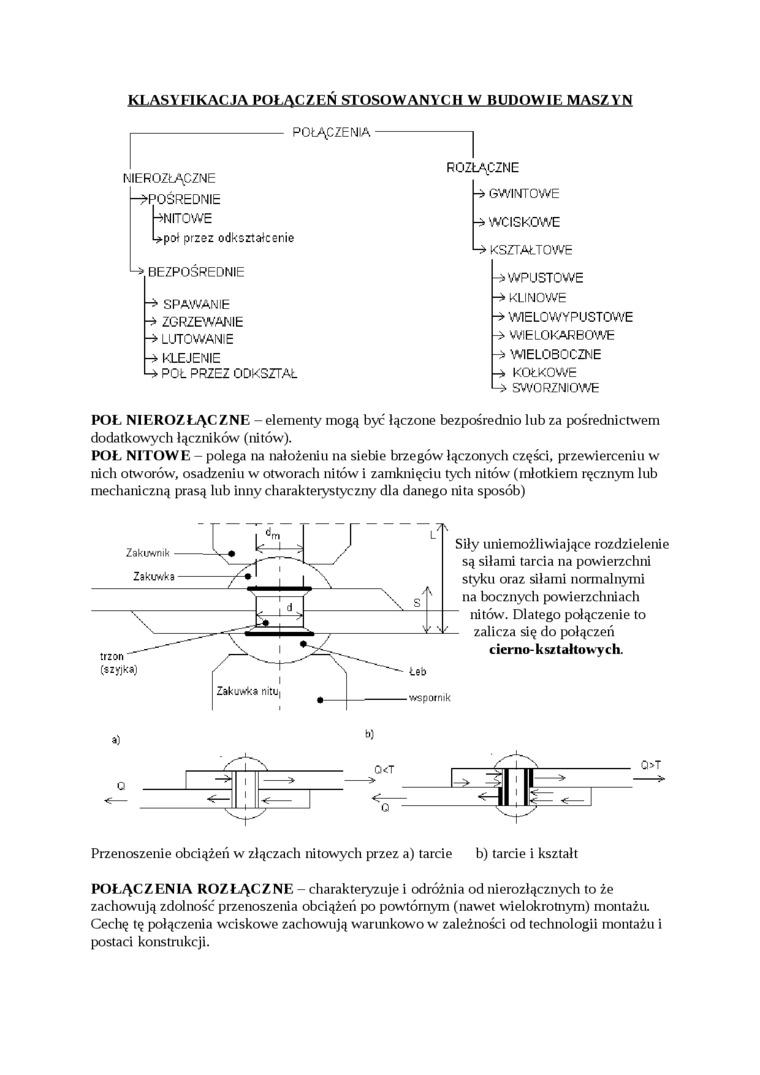

KL AS V n KAC JA i^LAŁZi^SIQSQ>VAJ^C^W.BiJD-Q.VVIE-MASZ.Y.M

POŁĄCZENIA

NIEROZŁĄCZNE

-^POŚREDNIE

t NITOWE

poł przez odkształcenie BEZPOŚREDNIE ■* SPAWANIE ZGRZEWANIE -> LUTOWANIE -» KLEJENIE

U POŁ PRZEZ ODKSZTAŁ

ROZŁĄCZNE

GWINTOWE

WCISKOWE

^ KSZTAŁTOWE

-> WPUSTOWE KLINOWE

W1ELOWYPUSTOWE

WIELOKARBOWE

WIELOBOCZNE

-i KOŁKOWE U SWORZNIOWE

POŁ NIEROZŁĄCZNE - elementy mogą być łączone bezpośrednio lub za pośrednictwem dodatkowych łączników (nitów).

POI. NITOWE - polega na nałożeniu na siebie brzegów łączonych części, przewierceniu w nich otworów, osadzeniu w otworach nitów i zamknięciu tych nitów (młotkiem ręcznym lub mechaniczną prasą lub inny charakterystyczny dla danego nita sposób)

Siły uniemożliwiające rozdzielenie są siłami tarcia na powierzchni styku oraz siłami normalnymi na bocznych powierzchniach nitów. Dlatego połączenie to - zalicza się do połączeń c ierno- k sz t altowy c h.

Przenoszenie obciążeń w złączach nitowych przez a) tarcie b) tarcie i kształt

POŁĄCZENIA ROZŁĄCZNE - charakteryzuje i odróżnia od nierozłącznych to że zachowują zdolność przenoszenia obciążeń po powtórnym (nawet wielokrotnym) montażu. Cechę tę połączenia wciskowe zachowują warunkowo w zależności od technologii montażu i postaci konstrukcji.
