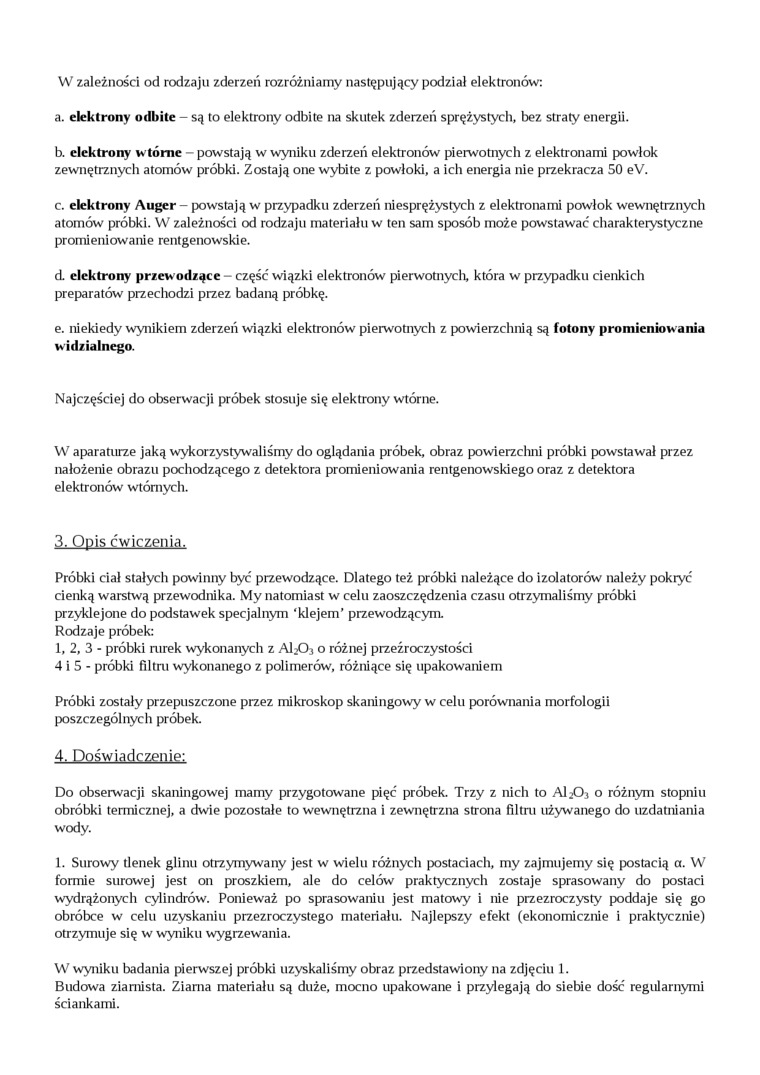

W zależności od rodzaju zderzeń rozróżniamy następujący podział elektronów:

a.    elektrony odbite - są to elektrony odbite na skutek zderzeń sprężystych, bez straty energii.

b.    elektrony wtórne powstają w wyniku zderzeń elektronów pierwotnych z elektronami powłok zewnętrznych atomów próbki. Zostają one wybite z powłoki, a ich energia nie przekracza 50 eV.

c.    elektrony Auger - powstają w przypadku zderzeń niesprężystych z elektronami powłok wewnętrznych atomów próbki. W zależności od rodzaju materiału w ten sam sposób może powstawać charakteiystyczne promieniowanie rentgenowskie.

d.    elektrony przewodzące - część wiązki elektronów pierwotnycli, która w przypadku cienkich preparatów przechodzi przez badaną próbkę.

e.    niekiedy wynikiem zderzeń wiązki elektronów pierwotnych z powierzchnią są fotony promieniowania widzialnego.

Najczęściej do obserwacji próbek stosuje się elektrony wtórne.

W aparaturze jaką wykorzystywaliśmy do oglądania próbek, obraz powierzclmi próbki powstawał przez nałożenie obrazu pochodzącego z detektora promieniowania rentgenowskiego oraz z detektora elektronów wtórnych.

3.    Opis ćwiczenia.

Próbki ciał stałych powinny być przewodzące. Dlatego też próbki należące do izolatorów należy pokryć cienką warstwą przewodnika. My natomiast w celu zaoszczędzenia czasu otrzymaliśmy próbki przyklejone do podstawek specjalnym ‘klejem’ przewodzącym.

Rodzaje próbek:

1, 2, 3 - próbki rurek wykonanych z Al>0₃ o różnej przezroczystości 4 i 5 - próbki filtru wykonanego z polimerów, różniące się upakowaniem

Próbki zostały przepuszczone przez mikroskop skaningowy w celu porównania morfologii poszczególnych próbek.

4.    Doświadczenie:

Do obserwacji skaningowej mamy przygotowane pięć próbek. Trzy z nich to AI2O3 o różnym stopniu obróbki termicznej, a dwie pozostałe to wewnętrzna i zewnętrzna strona filtru używanego do uzdatniania wody.

1. Surowy tlenek glinu otrzymywany jest w wielu różnych postaciach, my zajmujemy się postacią a. W formie surowej jest on proszkiem, ale do celów praktycznych zostaje sprasowany do postaci wydrążonych cylindrów. Ponieważ po sprasowaniu jest matowy i nie przezroczysty poddaje się go obróbce w celu uzyskaniu przezroczystego materiału. Najlepszy efekt (ekonomicznie i praktycznie) otrzymuje się w wyniku wygrzewania.

W wyniku badania pierwszej próbki uzyskaliśmy obraz przedstawiony na zdjęciu 1.

Budowa ziarnista. Ziania materiału są duże, mocno upakowane i przylegają do siebie dość regularnymi ściankami.
