87185

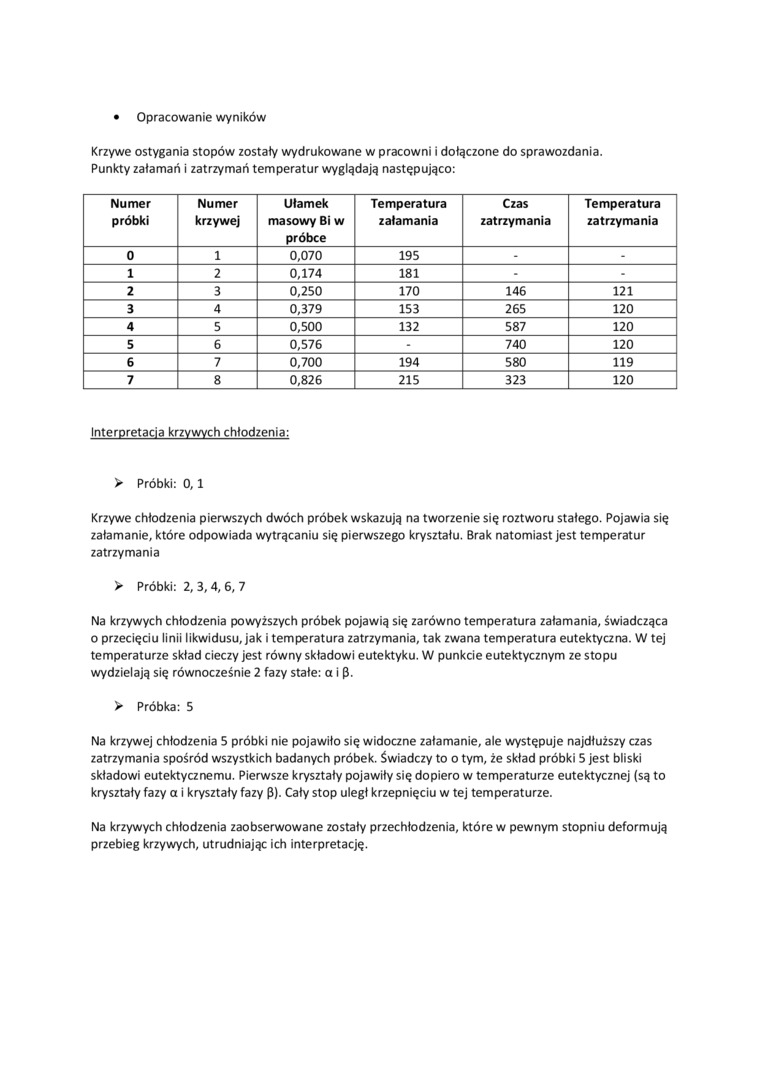

Opracowanie wyników

Krzywe ostygania stopów zostały wydrukowane w pracowni i dołączone do sprawozdania. Punkty załamań i zatrzymań temperatur wyglądają następująco:

Numer próbki	Numer krzywej	Ułamek masowy Bi w próbce	Temperatura załamania	Czas zatrzymania	Temperatura zatrzymania
0	1	0,070	195	-	-
1	2	0,174	181	-	-
2	3	0,250	170	146	121
3	4	0,379	153	265	120
4	5	0,500	132	587	120
5	6	0,576	-	740	120
6	7	0,700	194	580	119
7	8	0,826	215	323	120

Interpretacja krzywych chłodzenia:

>    Próbki: 0,1

Krzywe chłodzenia pierwszych dwóch próbek wskazują na tworzenie się roztworu stałego. Pojawia się załamanie, które odpowiada wytrącaniu się pierwszego kryształu. Brak natomiast jest temperatur zatrzymania

>    Próbki: 2, 3,4, 6, 7

Na krzywych chłodzenia powyższych próbek pojawią się zarówno temperatura załamania, świadcząca o przecięciu linii likwidusu, jak i temperatura zatrzymania, tak zwana temperatura eutektyczna. W tej temperaturze skład cieczy jest równy składowi eutektyku. W punkcie eutektycznym ze stopu wydzielają się równocześnie 2 fazy stałe: a i p.

>    Próbka: 5

Na krzywej chłodzenia 5 próbki nie pojawiło się widoczne załamanie, ale występuje najdłuższy czas zatrzymania spośród wszystkich badanych próbek, świadczy to o tym, że skład próbki 5 jest bliski składowi eutektycznemu. Pierwsze kryształy pojawiły się dopiero w temperaturze eutektycznej (są to kryształy fazy a i kryształy fazy 3). Cały stop uległ krzepnięciu w tej temperaturze.

Na krzywych chłodzenia zaobserwowane zostały przechłodzenia, które w pewnym stopniu deformują przebieg krzywych, utrudniając ich interpretację.
