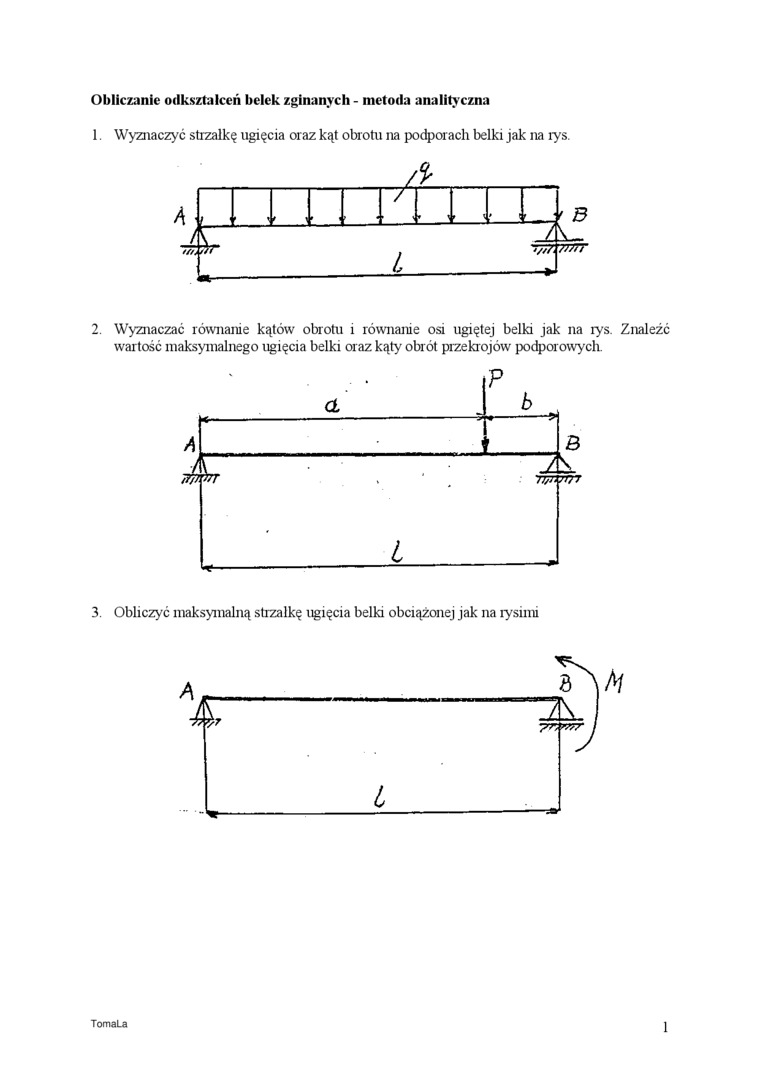

Obliczanie odkształceń belek zginanych - metoda analityczna

1 Wyznaczyć strzałkę ugięcia oraz kąt obrotu na podporach belki jak na rys.

2. Wyznaczać równanie kątów obrotu i równanie osi ugiętej belki jak na rys. Znaleźć wartość maksymalnego ugięcia belki oraz kąty obrót przekrojów podporowych.

3. Obliczyć maksymalną strzałkę ugięcia belki obciążonej jak na rysimi

TomaLa
