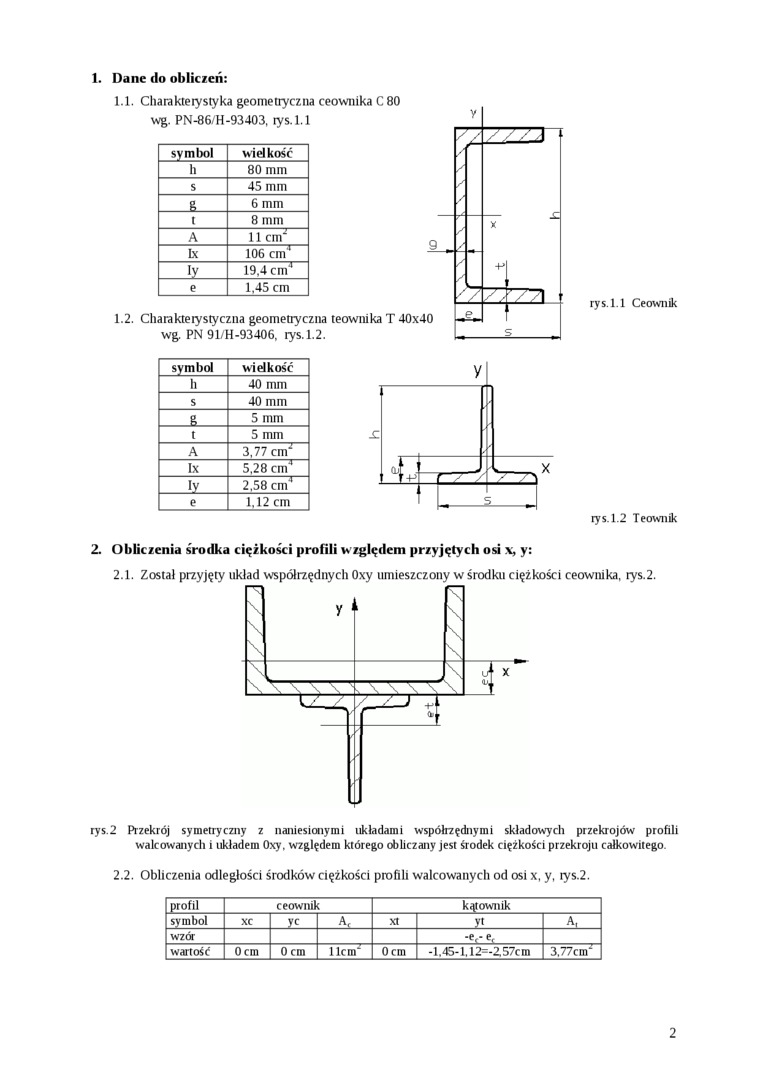

1. Dane do obliczeń:
1.1. Charakteiystyka geometryczna ceownika C 80 wg. PN-86/H-93403, iys.1.1
symbol |
wielkość |
h |
80 mm |
s |
45 mm |
6 |
6 mm |
t |
8 mm |
A |
11 cm' |
L\ |
106 cm“ |
iy |
19,4 cm4 |
e |
1,45 cm |
.2. Charakteiystyczna geometryczna teownika T 40x40 wg. PN 91/H-93406, rys. 1.2.
rys. 1.1 Ceownik
symbol |
wielkość |
li |
40 mm |
s |
40 mm |
& |
5 mm |
t |
5 mm |
A |
3,77 cm* |
Ix |
5,28 cm4 |
iy |
2,58 cm4 |
e |
1.12 cm |
rys. 1.2 Teownik
2. Obliczenia środka ciężkości profili w zględem przyjętych osi y:
2.1. Został przyjęty układ współrzędnych 0xy umieszczony w środku ciężkości ceownika, rys.2.
rys.2 Przekrój symetryczny z naniesionymi układami współrzędnymi składowych przekrojów profili wakowanych i układem 0xy. względem którego obliczany jest środek ciężkości przekroju całkowitego.
2.2. Obliczenia odległości środków ciężkości profili walcowanych od osi x, y, rys.2.
profil |
ceownik |
kątownik | ||||
symbol |
xc |
yc |
Ac |
xt |
yt |
A, |
wzór |
-e<- et | |||||
wartość |
Ocm |
0 cm |
llcm* |
Ocm |
-1,45-1, 12=-Z57cid |
3,77cm* |
2
