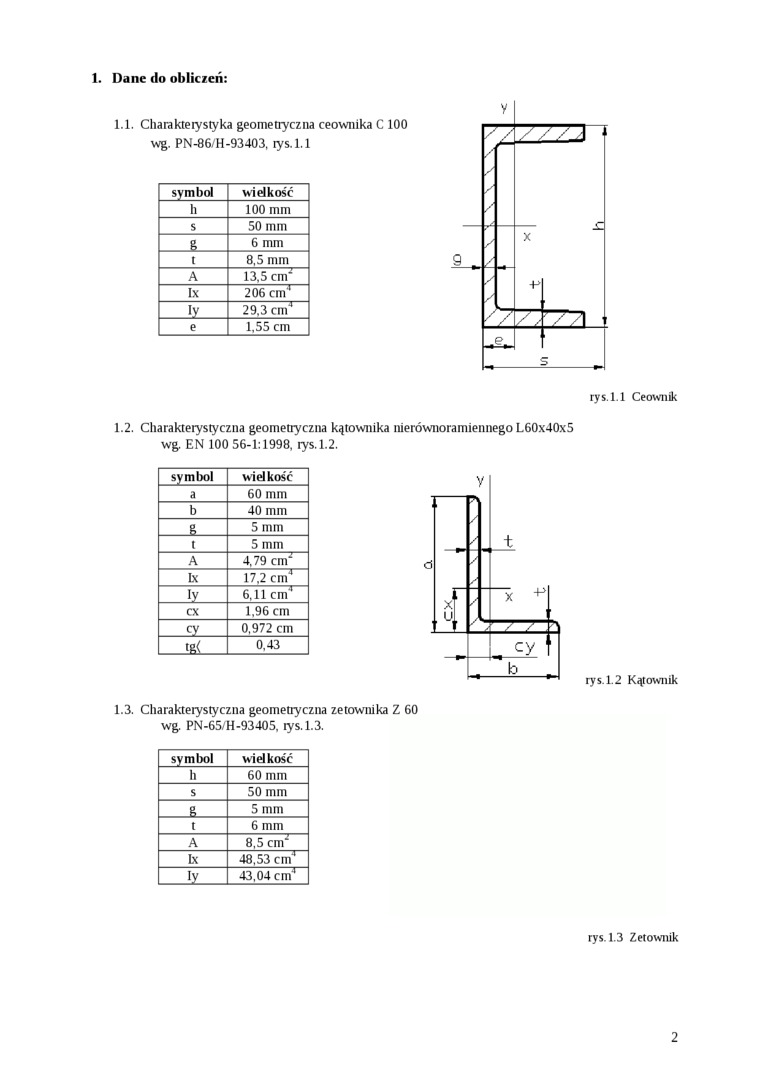

1. Dane do obliczeń:

1.1. Charakteiystyka geometryczna ceownika C 100 wg. PN-86/H-93403, rys. 1.1

Y
	V
	/ ✓ •
	✓	X
	/ /	■pI
	-7
	i0i	s

symbol	wielkość
h	100 mm
s	50 mm
6	6 mm
t	8,5 mm
A	13,5 cm"
Ix	206 cm"
iy	29,3 cm^J
e	1,55 cm

rys. 1.1 Ceownflc

1.2. Charakterystyczna geometryczna kątownika nierównoramiennego L60x40x5 wg. EN 100 56-1:1998, iys.1.2.

symbol	wielkość
a	60 mm
b	40 mm
8	5 mm
t	5 mm
A	4,79 cm*^1
L\	17,2 cm^4
iy	6,11 cm^4
cx	1,96 cm
cy	0,972 cm
_&_	0,43

rys. 1.2 Kątownik

1.3. Charakterystyczna geometryczna zetownika Z 60 wg. PN-65/H-93405, tys.1.3.

symbol	wielkość
h	60 mm
s	50 mm
8	5 mm
t	6 mm
A	8,5 cm*
L\	48.53 cm^4
_!1_	43,04 cm^4

rys. 1.3 Zetownik
