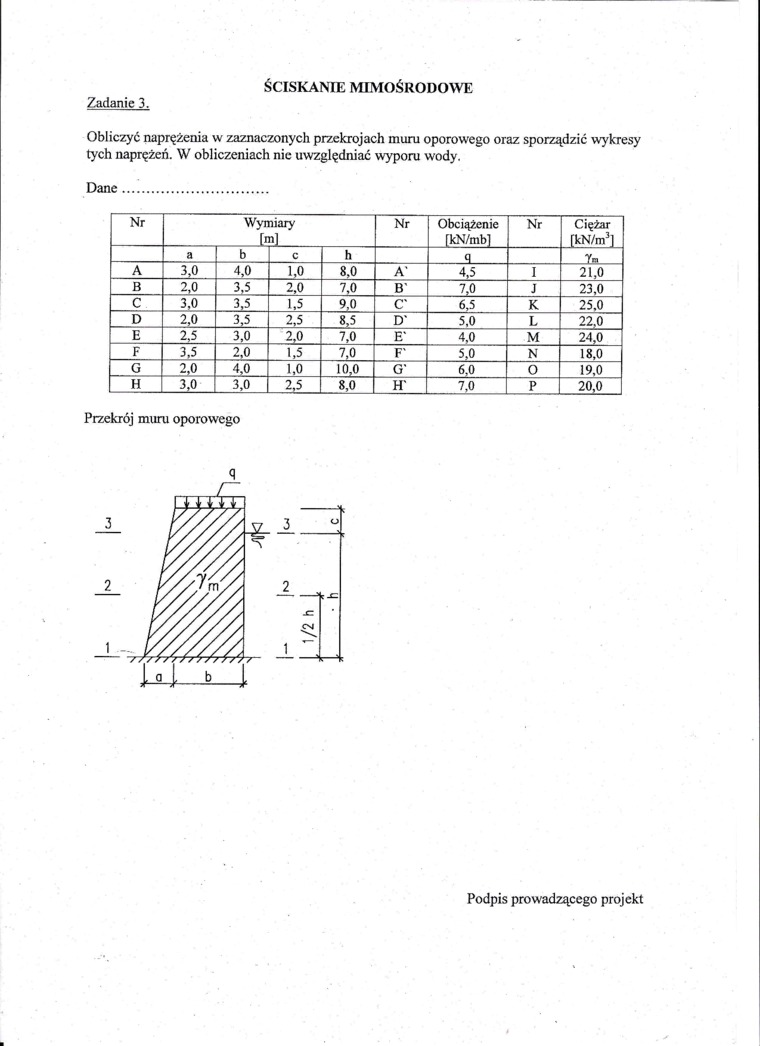

ŚCISKANIE MIMOŚRODOWE
Zadanie 3.
Obliczyć naprężenia w zaznaczonych przekrojach muru oporowego oraz sporządzić wykresy tych naprężeń. W obliczeniach nic uwzględniać wyporu wody.
Dane..............................
|
Nr |
Wymiary _____k____ |
Nr |
Obciążenie [kN/mb] |
Nr |
Ciężar rkN/m’1 | |||
|
a |
b |
c |
h |
q |
yn | |||
|
A |
3,0 |
4,0 |
1,0 |
8,0 |
A’ |
4,5 |
i |
21,0 |
|
B |
2.0.... |
3.5 |
2,0 |
7,0 |
B' |
7,0 |
J |
23,0 |
|
c |
3.0 |
3.5 |
1,5 |
9,0 |
C' |
6,5 |
K |
25.0 |
|
D |
2,0 |
3,5 |
2,5 |
8,5 |
D' |
5,0 |
L |
22,0 |
|
E |
2,5 |
3,0 |
2,0 |
7,0 |
E* |
4.0 |
M |
24,0 |
|
F |
3.5 |
2.0 |
1,5 |
7,0 |
F |
5,0 |
N |
18,0 |
|
G |
..2,0 |
4,0 |
1,0 |
10,0 |
G' |
6,0 |
O |
19,0 |
|
H |
3.0 |
3,0 |
2.5 |
8,0 |
H' |
7,0 |
P |
20,0 |
Przekrój muru oporowego
Podpis prowadzącego projekt
