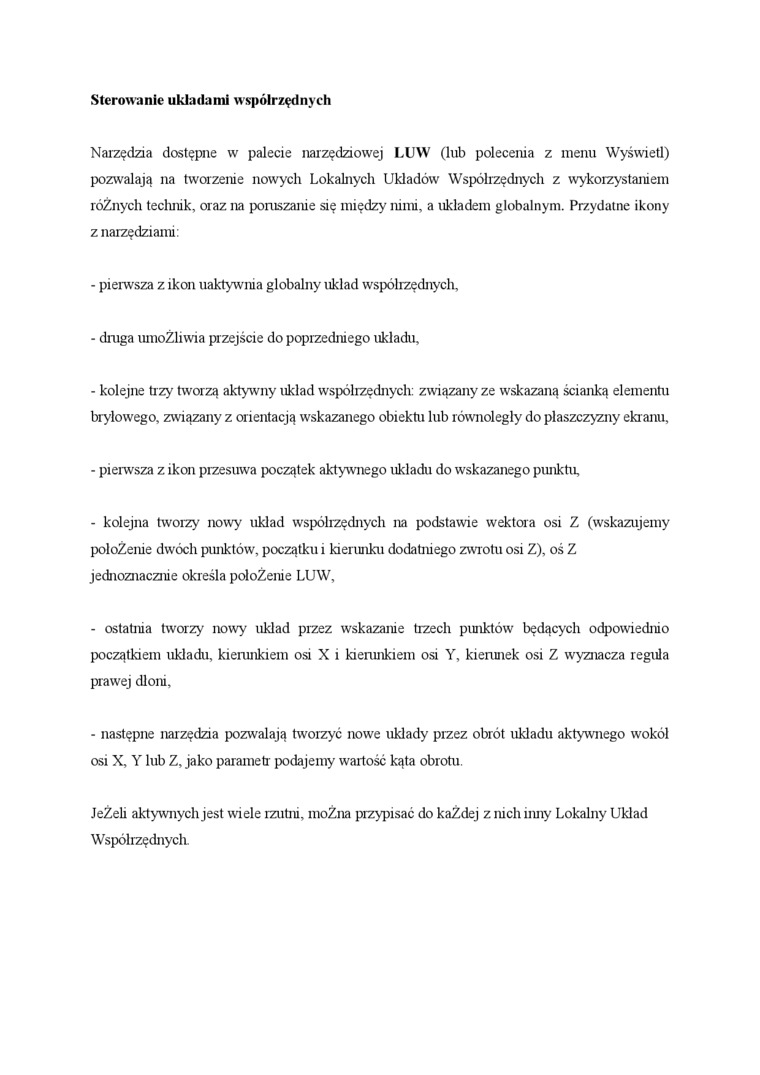

Sterowanie układami współrzędnych

Narzędzia dostępne w palecie narzędziowej LUW (lub polecenia z menu Wyświetl) pozwalają na tworzenie nowych Lokalnych Układów Współrzędnych z wykorzystaniem różnych technik, oraz na poniszanie się między' nimi, a układem globalnym. Przydatne ikony z narzędziami:

-    pierwsza z ikon uaktywnia globalny układ współrzędnych,

-    dniga umożliwia przejście do poprzedniego układu,

-    kolejne trzy tworzą aktywny układ współrzędnych: związany ze wskazaną ścianką elementu bryłowego, związany z or ientacją wskazanego obiektu lub równoległy do płaszczyzny ekranu,

-    pierwsza z ikon przesuwa początek aktywnego układu do wskazanego punktu,

-    kolejna tworzy' nowy układ współrzędnych na podstawie wektora osi Z (wskazujemy położenie dwóch punktów, początku i kierunku dodatniego zwrotu osi Z), oś Z jednoznacznie określa położenie LUW,

-    ostatnia tworzy nowy układ przez wskazanie trzech punktów będących odpowiednio początkiem układu, kierunkiem osi X i kierunkiem osi Y, kierunek osi Z wyznacza reguła prawej dłoni,

-    następne narzędzia pozwalają tworzyć nowe układy przez obrót układu aktywnego wokół osi X, Y lub Z, jako parametr podajemy wartość kąta obrotu.

Jeżeli aktywnych jest mele rzutni, można przypisać do każdej z nich irmy Lokalny Układ Współrzędnych.
