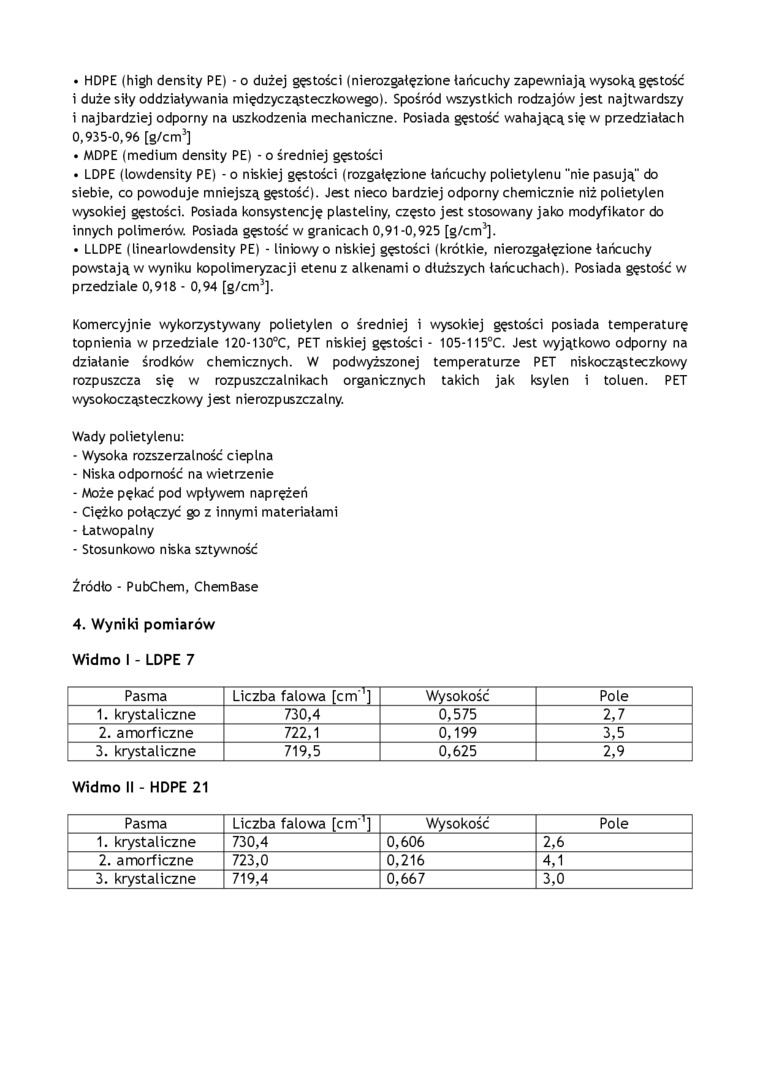

• HDPE (high density PE) - o dużej gęstości (nierozgatęzione łańcuchy zapewniają wysoką gęstość i duże sity oddziatywania międzycząsteczkowego). Spośród wszystkich rodzajów jest najtwardszy i najbardziej odporny na uszkodzenia mechaniczne. Posiada gęstość wahającą się w przedziałach 0,935 0,96 [g/cm3]
• MDPE (medium density PE) - o średniej gęstości
• LOPE (lowdensity PE) - o niskiej gęstości (rozgałęzione łańcuchy polietylenu "nie pasują" do siebie, co powoduje mniejszą gęstość). Jest nieco bardziej odporny chemicznie niż polietylen wysokiej gęstości. Posiada konsystencję plasteliny, często jest stosowany jako modyfikator do innych polimerów. Posiada gęstość w granicach 0,91 -0,925 [g/cm3].
• LLDPE (linearlowdensity PE) - liniowy o niskiej gęstości (krótkie, nierozgatęzione łańcuchy powstają w wyniku kopolimeryzacji etenu z alkenami o dłuższych łańcuchach). Posiada gęstość w przedziale 0,918 - 0,94 [g/cm3].
Komercyjnie wykorzystywany polietylen o średniej i wysokiej gęstości posiada temperaturę topnienia w przedziale 120-130°C, PET niskiej gęstości - 105-115°C. Jest wyjątkowo odporny na działanie środków chemicznych. W podwyższonej temperaturze PET niskocząsteczkowy rozpuszcza się w rozpuszczalnikach organicznych takich jak ksylen i toluen. PET wysokocząsteczkowy jest nierozpuszczalny.
Wady polietylenu:
- Wysoka rozszerzalność cieplna
- Niska odporność na wietrzenie
- Może pękać pod wpływem naprężeń
- Ciężko połączyć go z innymi materiałami
- Łatwopalny
- Stosunkowo niska sztywność Źródło - PubChem, ChemBase 4. Wyniki pomiarów Widmo I - LDPE 7
Pasma |
Liczba falowa [cm'1] |
Wysokość |
Pole |
1. krystaliczne |
730,4 |
0,575 |
2,7 |
2. amorficzne |
722,1 |
0,199 |
3,5 |
3. krystaliczne |
719,5 |
0,625 |
2,9 |
Widmo II - HDPE 21
Pasma |
Liczba falowa [cm1] |
Wysokość |
Pole |
1. krystaliczne |
730,4 |
0,606 |
2,6 |
2. amorficzne |
723,0 |
0,216 |
4,1 |
3. krystaliczne |
719,4 |
0,667 |
3,0 |
