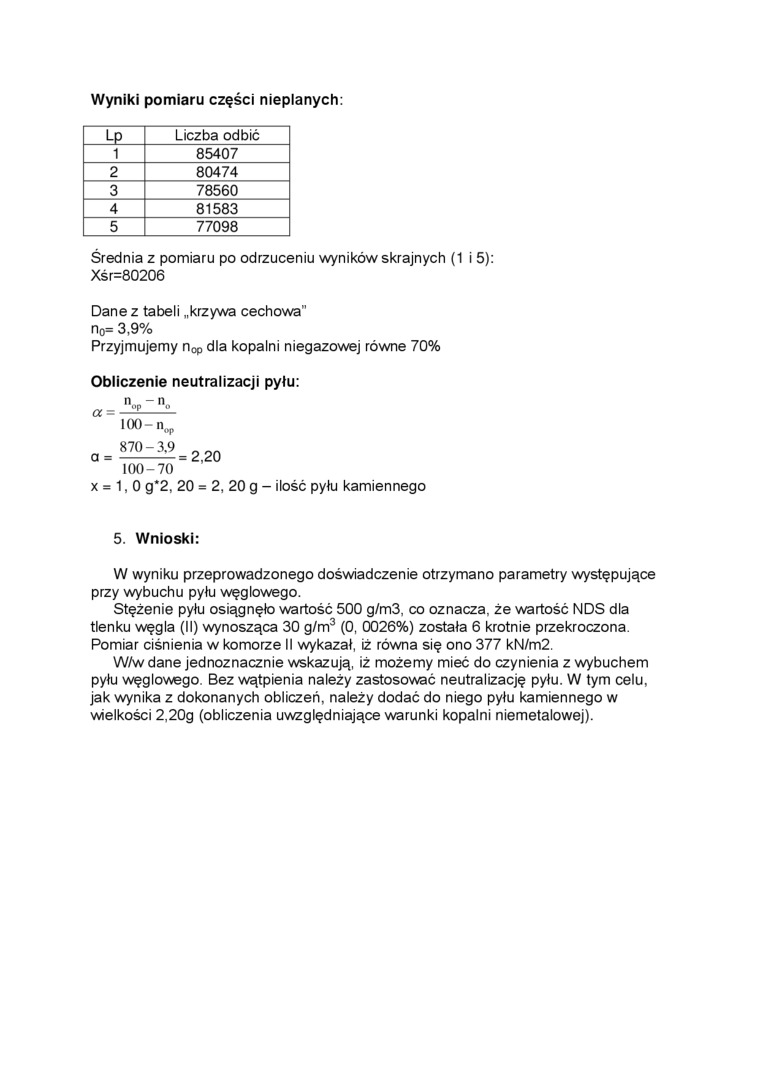

Wyniki pomiaru części nieplanych:

Lp

Liczba odbić

1

85407

2

80474

3

78560

4

81583

5

77098

Średnia z pomiaru po odrzuceniu wyników skrajnych (1 i 5): Xśr=80206

Dane z tabeli „krzywa cechowa” no= 3,9%

Przyjmujemy nop dla kopalni niegazowej równe 70%

Obliczenie neutralizacji pyłu:

n _ - n„

100-

870-3,9


a =    ' =2,20

100-70

x = 1,0 g*2, 20 = 2, 20 g - ilość pyłu kamiennego

5. Wnioski:

W wyniku przeprowadzonego doświadczenie otrzymano parametry występujące przy wybuchu pyłu węglowego.

Stężenie pyłu osiągnęło wartość 500 g/m3, co oznacza, że wartość NDS dla tlenku węgla (II) wynosząca 30 g/m3 (0, 0026%) została 6 krotnie przekroczona. Pomiar ciśnienia w komorze II wykazał, iż równa się ono 377 kN/m2.

W/w dane jednoznacznie wskazują, iż możemy mieć do czynienia z wybuchem pyłu węglowego. Bez wątpienia należy zastosować neutralizację pyłu. W tym celu, jak wynika z dokonanych obliczeń, należy dodać do niego pyłu kamiennego w wielkości 2,20g (obliczenia uwzględniające warunki kopalni niemetalowej).
