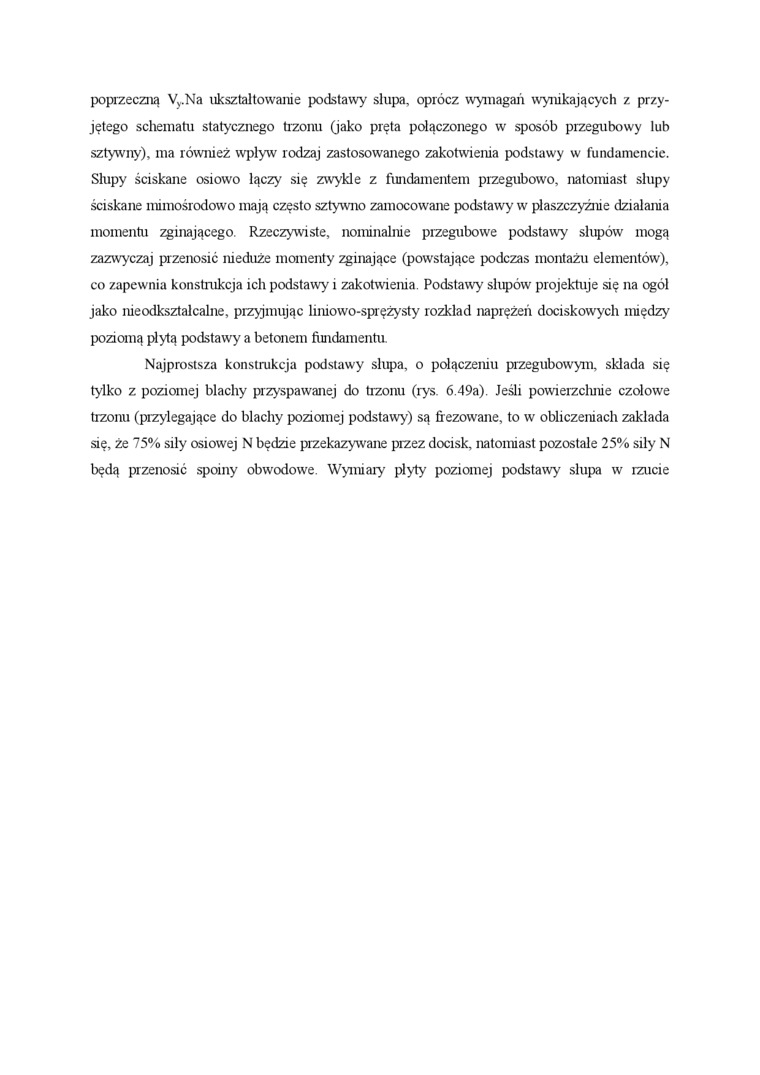

poprzeczna V_y.Na ukształtowanie podstawy słupa, oprócz wymagań wynikających z przyjętego schematu statycznego trzonu (jako pręta połączonego w sposób przegubowy łub sztywny), ma również wpływ rodzaj zastosowanego zakotwienia podstawy w fundamencie. Slupy ściskane osiowo łączy się zwykle z fundamentem przegubowo, natomiast slupy ściskane mimośrodowo mają często sztywno zamocowane podstawy w płaszczyźnie działania momentu zginającego. Rzeczywiste, nominalnie przegubowe podstawy slupów mogą zazwyczaj przenosić nieduże momenty zginające (powstające podczas montażu elementów), co zapewnia konstrukcja icłi podstawy i zakotwienia. Podstawy slupów projektuje się na ogół jako nieodksztalcalne, przyjmując liniowo-sprężysty rozkład naprężeń dociskowych między poziomą płytą podstawy a betonem fundamentu

Najprostsza konstrukcja podstawy słupa, o połączeniu przegubowym, składa się tylko z poziomej blachy przyspawanej do trzonu (rys. 6.49a). Jeśli powierzchnie czołowe trzonu (przylegające do blachy poziomej podstawy) są frezowane, to w obliczeniach zakłada się, że 75% siły osiowej N będzie przekazywane przez docisk, natomiast pozostałe 25% siły N będą przenosić spoiny obwodowe. Wymiary płyty poziomej podstawy słupa w rzucie
