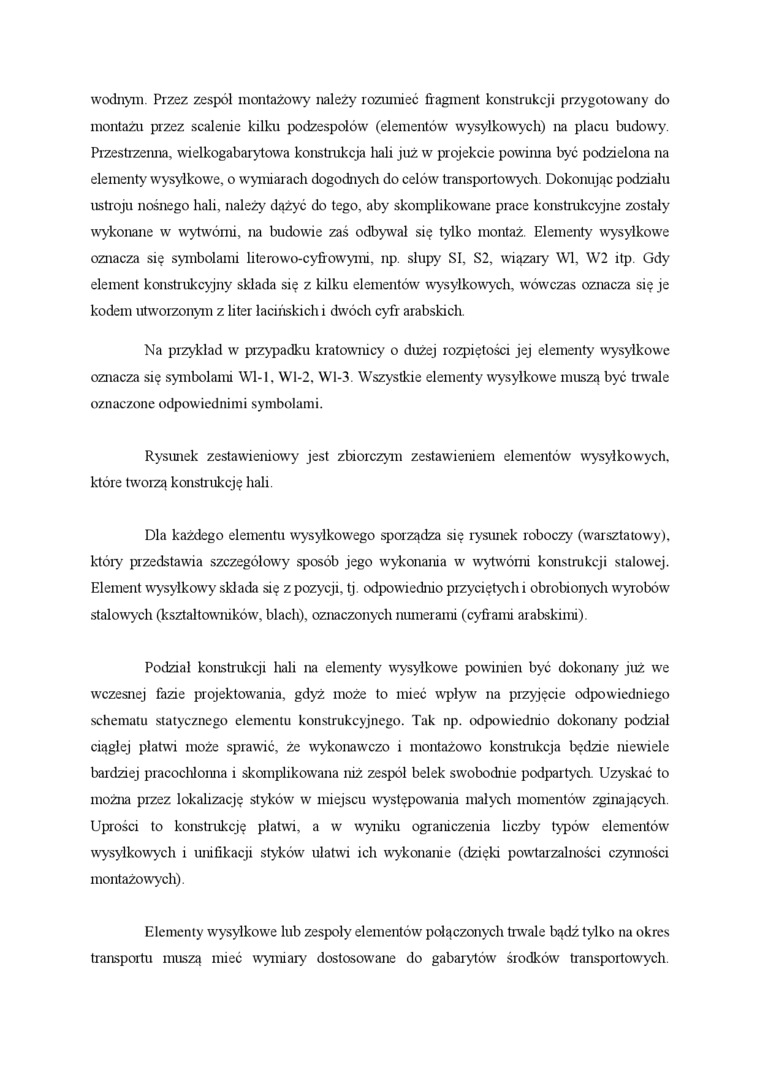

wodnym. Przez zespól montażowy należy rozumieć fragment konstrukcji przygotowany do montażu przez scalenie kilku podzespołów (elementów wysyłkowych) na placu budowy Przestrzenna, wielkogabarytowa konstnikcja hali już w projekcie powinna być podzielona na elementy wysyłkowe, o wymiarach dogodnych do celów transportowych Dokonując podziału ustroju nośnego hali, należy dążyć do tego, aby skomplikowane prace konsfrukcyjne zostały wykonane w wytwórni, na budowie zaś odbywał się tylko montaż Elementy wysyłkowe oznacza się symbolami literowo-cyfiowymi, np slupy SI, S2, wiązary Wl, W2 itp. Gdy element konstr ukcyjny składa się z kilku elementów wysyłkowych, wówczas oznacza się je kodem utworzonym z liter łacińskich i dwóch cyfr arabskich.

Na przykład w przypadku kratownicy o dużej rozpiętości jej elementy wysyłkowe oznacza się symbolami Wl-1. WI-2, WIG. Wszystkie elementy wysyłkowe muszą być trwale oznaczone odpowiednimi symbolami.

Rysunek zestawieniowy jest zbiorczym zestawieniem elementów wysyłkowych, które tworzą konstrukcję hali

Dla każdego elementu wysyłkowego sporządza się rysunek roboczy (warsztatowy), który przedstawia szczegółowy sposób jego wykonania w wytwórni konstrukcji stalowej. Element wysyłkowy składa się z pozycji, tj. odpowiednio przyciętych i obrobionych wyrobów stalowych (kształtowników, blach), oznaczonych numerami (cyframi arabskimi)

Podział konstrukcji hali na elementy wysyłkowe powinien być dokonany już we wczesnej fazie projektowania, gdyż może to mieć wpływ na przyjęcie odpowiedniego schematu statycznego elementu konstrukcyjnego. Tak np. odpowiednio dokortany podział ciągłej płatwi może sprawić, że wykonawczo i montażowo konstrukcja będzie triewiele bardziej pracochłonna i skomplikowana niż zespól belek swobodnie podpartych. Uzyskać to można przez lokalizację styków w miejscu występowania małych momentów zgirtających Uprości to konstrukcję platwi, a w wyniku ograniczenia liczby typów elementów wysyłkowych i urrifikacji styków' ułatwi ich wykonanie (dzięki powtarzalności czyrmości montażowych).

Elementy wysyłkowe lub zespoły elementów połączonych trwale bądź tylko na okres trarrsportu muszą nrieć wymiary dostosow'ane do gabarytów' środków transportowych.
