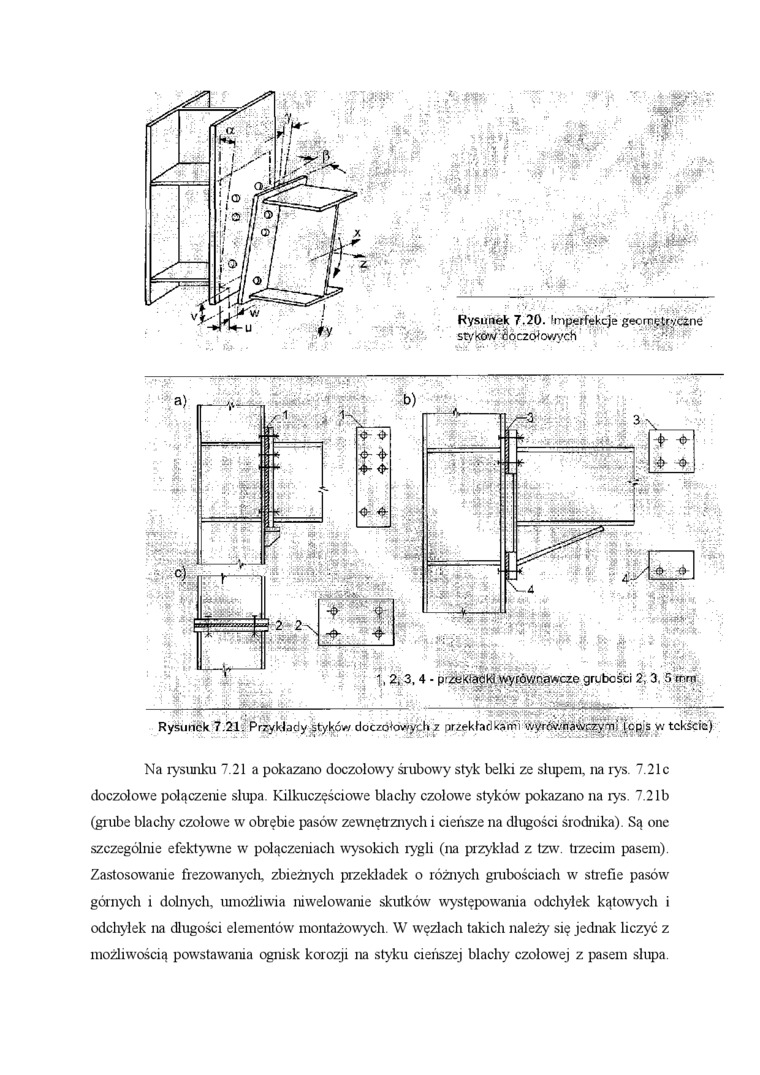

Na rysunku 7.21 a pokazano doczołowy śrubowy styk belki ze slupem, na rys. 7.21c doczołowe połączenie słupa Kilkuczęściowe blachy czołowe styków pokazano na rys. 7.2 lb (grube blachy czołowe w obrębie pasów zewnętrznych i cieńsze na długości środnika) Są one szczególnie efektywne w połączeniach wysokich rygli (na przykład z tzw. trzecim pasem). Zastosowanie frezowanych, zbieżnych przekładek o różnych gnrbościach w strefie pasów górnych i dolnych, umożliwia niwelowanie skutków występowania odchyłek kątowych i odchyłek na długości elementów montażowych. W wędach takich należy się jednak liczyć z możliwością powstawania ognisk korozji na styku cieńszej blachy czołowej z pasem słupa
