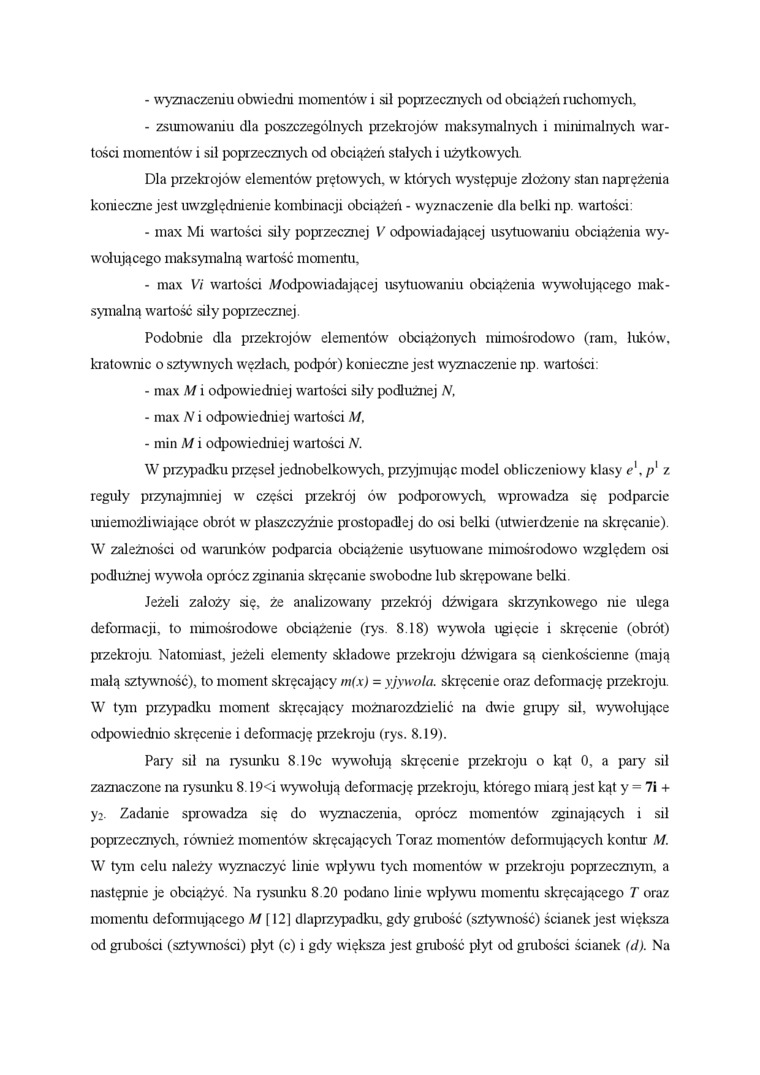

-    wyznaczeniu obwiedni momentów i sil poprzecznych od obciążeń ruchomych,

-    zsumowaniu dla poszczególnych pizekrojów maksymalnych i minimalnych wartości momentów' i sil poprzecznych od obciążeń stałych i użytkowych.

Dla pizekrojów elementów piętowych, w których występuje złożony stan naprężenia konieczne jest uwzględnienie kombinacji obciążeń - wyznaczenie dla belki np. wartości:

-    max Mi wartości siły poprzecznej V odpowiadającej usytuowaniu obciążenia wywołującego maksymalną war tość momentu,

-    max W wartości podpowiadającej usytuowaniu obciążenia wywołującego maksymalną wartość siły poprzecznej

Podobnie dla przekrojów elementów obciążonych mimośrodowo (ram, luków, kratownic o sztywnych węzłach, podpór) konieczne jest wyznaczenie np. wartości:

-    max M i odpowiedniej wartości siły podłużnej N.

■ max N i odpowiedniej wartości M.

-    min M i odpowiedniej war tości N.

W przypadku przęseł jednobelkowych, przyjmując model obliczeniowy klasy e',p' z reguły przynajmniej w części przekrój ów podporowych wprowadza się podparcie uniemożliwiające obrót w płaszczyźnie prostopadłej do osi belki (utwierdzenie na skręcanie). W zależności od w'atunków podparcia obciążenie usytuowane mimośrodou'o względem osi podłużnej wywoła oprócz zginania skręcanie swobodne lub skrępowane belki

Jeżeli założy się, że analizowany przekrój dźwigara skrzynkowego nie ulega defonnacji, to mimośrodowe obciążenie (rys. 8.18) wywoła ugięcie i skręcenie (obrót) przekroju. Natomiast, jeżeli elementy składowe przekroju dźwigara są cienkościenne (mają małą sztywność), to moment skręcający m(x) = yjywola. skręcenie oraz deformację przekroju. W tym przypadku moment skręcający możnarozdzielić na dwie grapy sil, wywołujące odpowiednio skręcenie i deformację przekroju (rys. 8.19).

Pary sil na rysunku 8.19c wywołują skręcenie przekroju o kąt 0, a pary sil zaznaczone na rysunku 8 19<i wywołują deformację przekroju, którego miarą jest kąt y = 7i + y2. Zadanie sprowadza się do wyznaczenia, oprócz momentów zginających i sil poprzecznych, również momentów skręcających Toraz momentów defonnujących kontur M. W tym celu należy wyznaczyć linie wpływu tych momentów' w przekr oju poprzecznym, a następnie je obciążyć. Na rysunku 8.20 podano linie wpływu momentu skręcającego T oraz momentu defonnującego M [ 12] dlaprzypadku, gdy gnrbość (sztywność) ścianek jest większa od grubości (sztywności) płyt (c) i gdy większa jest grubość płyt od grubości ścianek (d). Na
