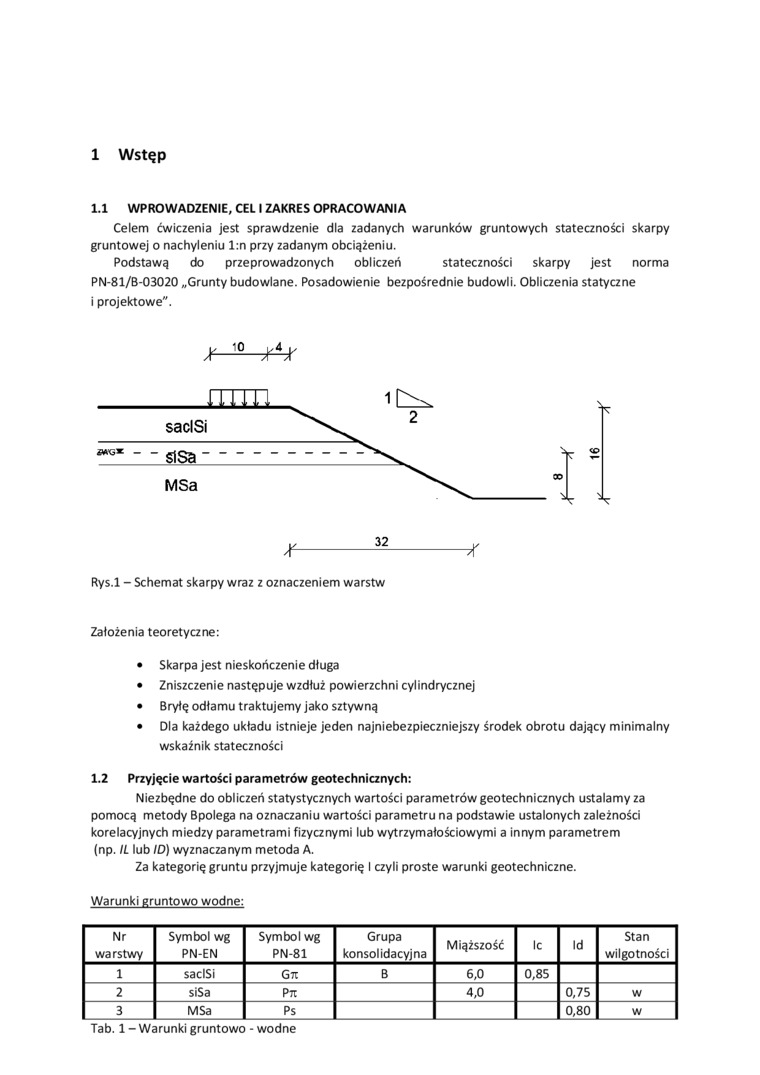

1 Wstęp 1.1 WPROWADZENIE, CEL I ZAKRES OPRACOWANIA

Celem ćwiczenia jest sprawdzenie dla zadanych warunków gruntowych stateczności skarpy gruntowej o nachyleniu l:n przy zadanym obciążeniu.

Podstawą do przeprowadzonych obliczeń stateczności skarpy jest norma PN-81/B-03020 „Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowe".

XX*X

Założenia teoretyczne:

•    Skarpa jest nieskończenie długa

•    Zniszczenie następuje wzdłuż powierzchni cylindrycznej

•    Bryłę odłamu traktujemy jako sztywną

•    Dla każdego układu istnieje jeden najniebezpieczniejszy środek obrotu dający minimalny wskaźnik stateczności

1.2 Przyjęcie wartości parametrów geotechnicznych:

Niezbędne do obliczeń statystycznych wartości parametrów geotechnicznych ustalamy za pomocą metody Bpolega na oznaczaniu wartości parametru na podstawie ustalonych zależności korelacyjnych miedzy parametrami fizycznymi lub wytrzymałościowymi a innym parametrem (np. IL lub ID) wyznaczanym metoda A.

Za kategorię gruntu przyjmuje kategorię I czyli proste warunki geotechniczne.

Warunki gruntowo wodne:

Nr

warstwy

Symbol wg PN-EN

Symbol wg PN-81

Grupa

konsolidacyjna

Miąższość

Ic

Id

Stan

wilgotności

1

sadSi

G7t

B

6,0

0,85

2

siSa

PTT

4,0

0,75

w

3

MSa

Ps

0,80

w

Tab. 1 - Warunki gruntowo - wodne
