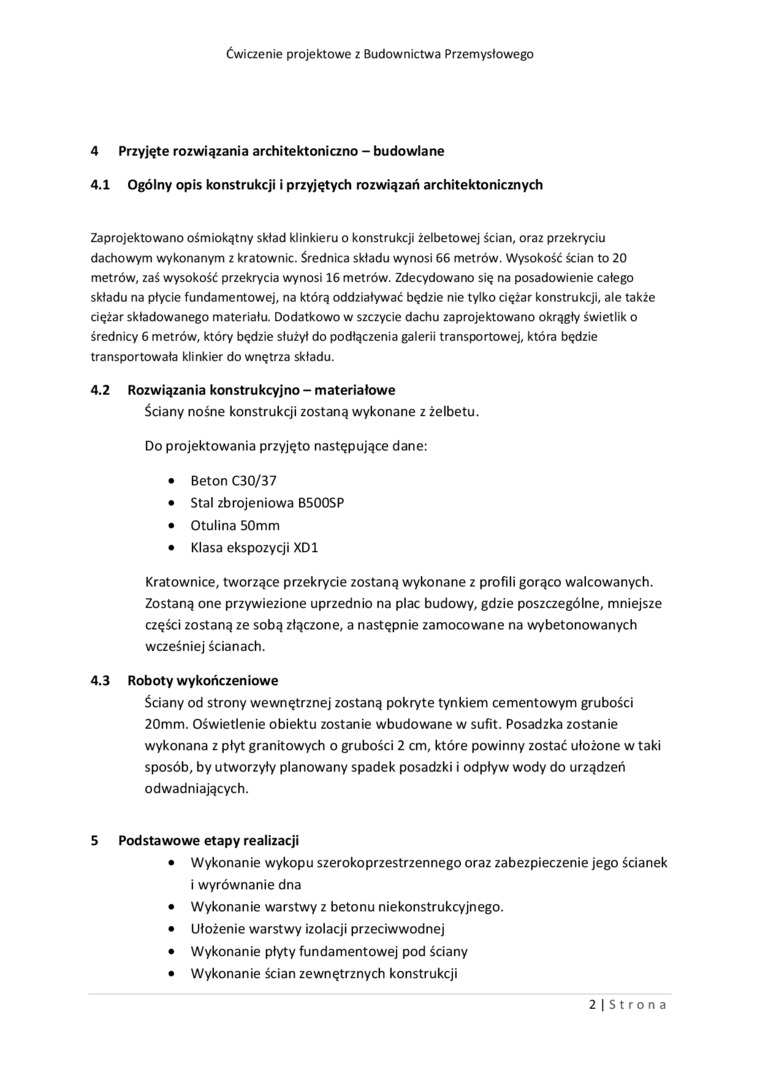

Ćwiczenie projektowe z Budownictwa Przemysłowego

4 Przyjęte rozwiązania architektoniczno - budowlane

4.1 Ogólny opis konstrukcji i przyjętych rozwiązań architektonicznych

Zaprojektowano ośmiokątny skład klinkieru o konstrukcji żelbetowej ścian, oraz przekryciu dachowym wykonanym z kratownic. Średnica składu wynosi 66 metrów. Wysokość ścian to 20 metrów, zaś wysokość przekrycia wynosi 16 metrów. Zdecydowano się na posadowienie całego składu na płycie fundamentowej, na którą oddziaływać będzie nie tylko ciężar konstrukcji, ale także ciężar składowanego materiału. Dodatkowo w szczycie dachu zaprojektowano okrągły świetlik o średnicy 6 metrów, który będzie służył do podłączenia galerii transportowej, która będzie transportowała klinkier do wnętrza składu.

4.2    Rozwiązania konstrukcyjno - materiałowe

Ściany nośne konstrukcji zostaną wykonane z żelbetu.

Do projektowania przyjęto następujące dane:

•    Beton C30/37

•    Stal zbrojeniowa B500SP

•    Otulina 50mm

•    Klasa ekspozycji XD1

Kratownice, tworzące przekrycie zostaną wykonane z profili gorąco walcowanych. Zostaną one przywiezione uprzednio na plac budowy, gdzie poszczególne, mniejsze części zostaną ze sobą złączone, a następnie zamocowane na wybetonowanych wcześniej ścianach.

4.3    Roboty wykończeniowe

Ściany od strony wewnętrznej zostaną pokryte tynkiem cementowym grubości 20mm. Oświetlenie obiektu zostanie wbudowane w sufit. Posadzka zostanie wykonana z płyt granitowych o grubości 2 cm, które powinny zostać ułożone w taki sposób, by utworzyły planowany spadek posadzki i odpływ wody do urządzeń odwadniających.

5 Podstawowe etapy realizacji

•    Wykonanie wykopu szerokoprzestrzennego oraz zabezpieczenie jego ścianek i wyrównanie dna

•    Wykonanie warstwy z betonu niekonstrukcyjnego.

•    Ułożenie warstwy izolacji przeciwwodnej

•    Wykonanie płyty fundamentowej pod ściany

•    Wykonanie ścian zewnętrznych konstrukcji

2 | S t r o n a
