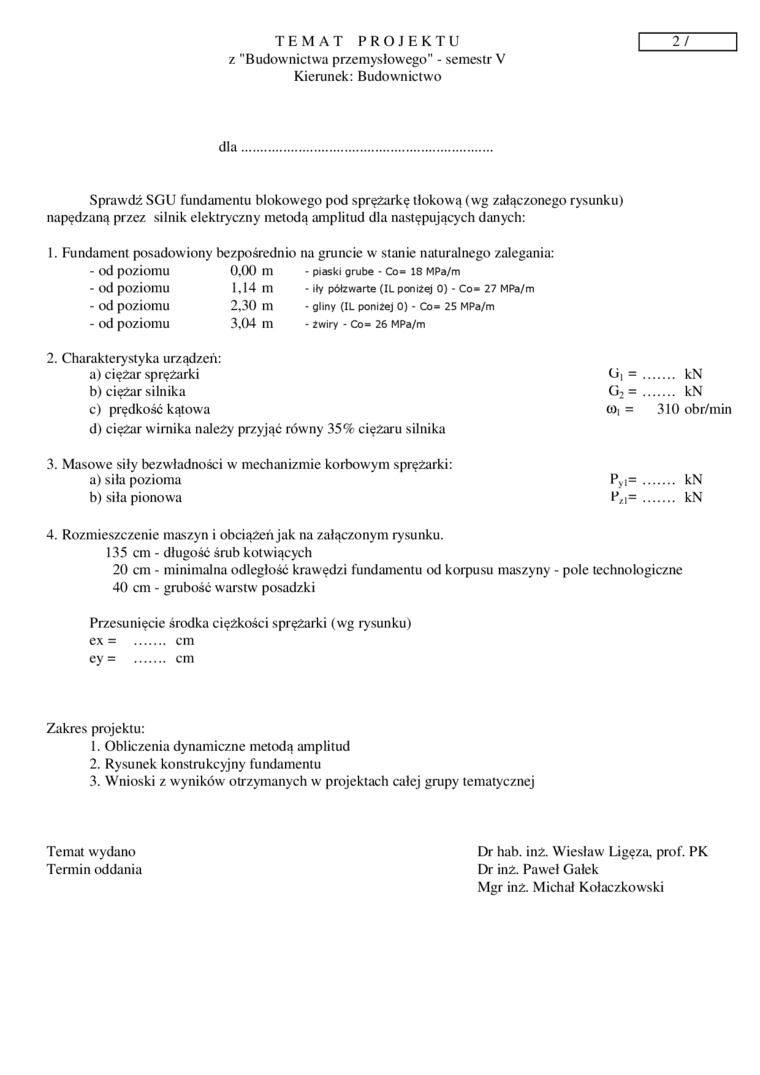

TEMAT PROJEKTU z "Budownictwa przemysłowego" - semestr V Kierunek: Budownictwo

dla

Sprawdź SGU fundamentu blokowego pod sprężarkę tłokową (wg załączonego rysunku) napędzaną przez silnik elektryczny metodą amplitud dla następujących danych:

1. Fundament posadowiony bezpośrednio na gruncie w stanic naturalnego zalegania:

- od poziomu	0,00 m	• piaski grube * Co- 18 MPa/m
- od poziomu	1,14 m	- iły półzwarte (IL poniżej 0) - Co- 27 MPa/m
- od poziomu	2,30 m	• gliny (IL poni2ej 0) - Co- 25 MPa/m
- od poziomu	3,04 m	- żwiry - Co- 26 MPa/m

2.    Charakterystyka urządzeń:

a)    ciężar sprężarki    G| =....... kN

b)    ciężar silnika    G₂ =....... kN

c)    prędkość kątowa    (0| =    310 obr/min

d)    ciężar wirnika należy przyjąć równy 35% ciężaru silnika

3.    Masowe siły bezwładności w mechanizmie korbowym sprężarki:

a)    siła pozioma    P_yi=....... kN

b)    siła pionowa    P,i=....... kN

4. Rozmieszczenie maszyn i obciążeń jak na załączonym rysunku.

135 cm - długość śrub kotwiących

20 cm - minimalna odległość krawędzi fundamentu od korpusu maszyny - pole technologiczne 40 cm - grubość warstw posadzki

Przesunięcie środka ciężkości sprężarki (wg rysunku)

ex = ....... cm

ey = ....... cm

Zakres projektu:

1.    Obliczenia dynamiczne metodą amplitud

2.    Rysunek konstrukcyjny fundamentu

3.    Wnioski z wyników otrzymanych w projektach całej grupy tematycznej

Temat wydano Termin oddania
