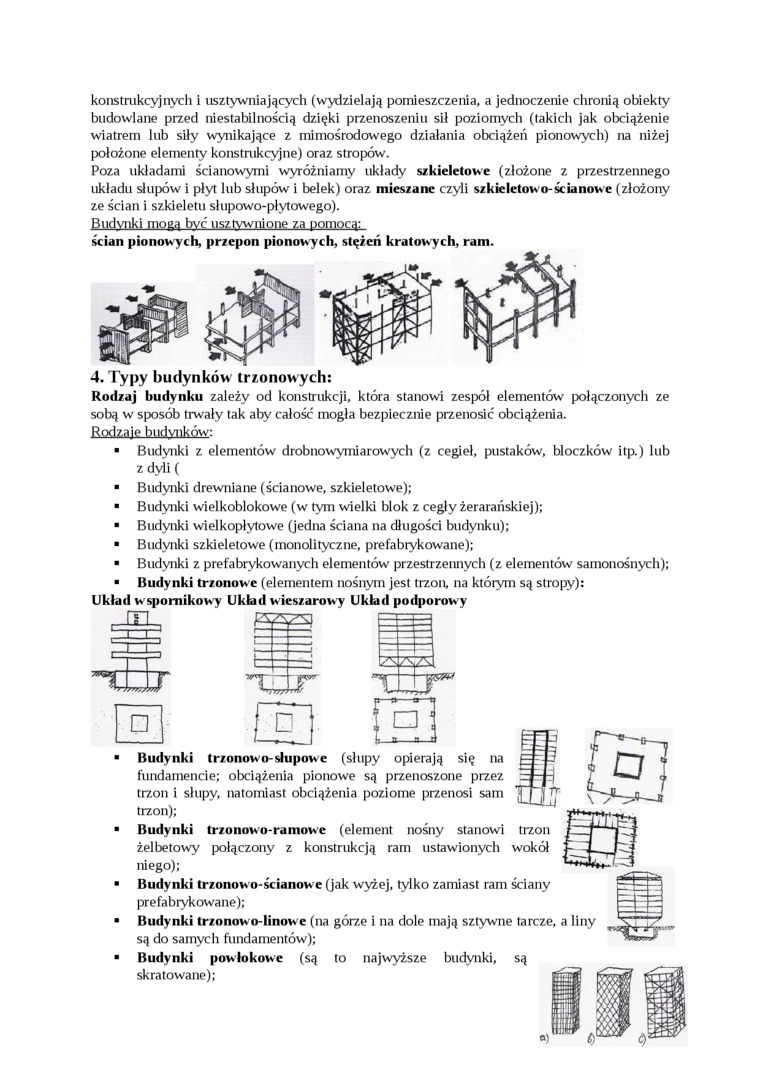

konstrukcyjnych i usztywniających (wydzielają pomieszczenia, a jednoczenie chronią obiekty budowlane przed niestabilnością dzięki przenoszeniu sił poziomych (takich jak obciążenie wiatrem lub siły wynikające z mimośrodowego działania obciążeń pionowych) na niżej położone elementy konstrukcyjne) oraz stropów.

Poza układami ścianowymi wyróżniamy układy szkieletowe (złożone z przestrzennego układu słupów i płyt lub słupów i belek) oraz mieszane czyli szkieletów o-ścianow e (złożony ze ścian i szkieletu słupowo-płytowego).

Budynki mogą bvc usztywnione za pomocą:

ścian pionowych, przepon pionowych, stężeń kratowych, ram.

4. Typy budynków trzonowych:

Rodzaj budynku zależy od konstrukcji, która stanowi zespół elementów połączonych ze sobą w sposób trwały tak aby całość mogła bezpiecznie przenosić obciążenia.

Rodzaje budynków':

■    Budynki z elementów drobnowymiarowych (z cegieł, pustaków, bloczków itp.) lub z dyli (

■    Budynki drewniane (ścianowe, szkieletowe);

■    Budynki wielkoblokowe (w tym wielki blok z cegły żerarańskiej);

■    Budynki wielkopłytowe (jedna ściana na długości budynku);

■    Budynki szkieletowe (monolityczne, prefabrykowane);

■    Budynki z prefabrykowanych elementów przestrzennych (z elementów samonośnych);

■    Budynki trzonowe (elementem nośnym jest trzon, na którym są stropy):

Układ wspornikowy Układ w ieszarowy Układ podporow y

, JJL.    £Vvn}

JUL

J L

TXJJ

□

c

□

Budynki trzonow o-słupow e (słupy opierają się na fundamencie; obciążenia pionowe są przenoszone przez trzon i słupy, natomiast obciążenia poziome przenosi sam trzon);

Budynki trzonow o-ra mowę (element nośny stanowi żelbetowy połączony z konstrukcją ram ustawionych niego);

Budynki trzonowo-ścianowe (jak wyżej, tylko zamiast ram ściany prefabrykowane);

Budynki trzonow o-linowe (na górze i na dole mają sztywne tarcze, a liny są do samych fundamentów);

Budynki powłokowe (są to najwyższe budynki, są skratowane);

LU

trzon

wokół
