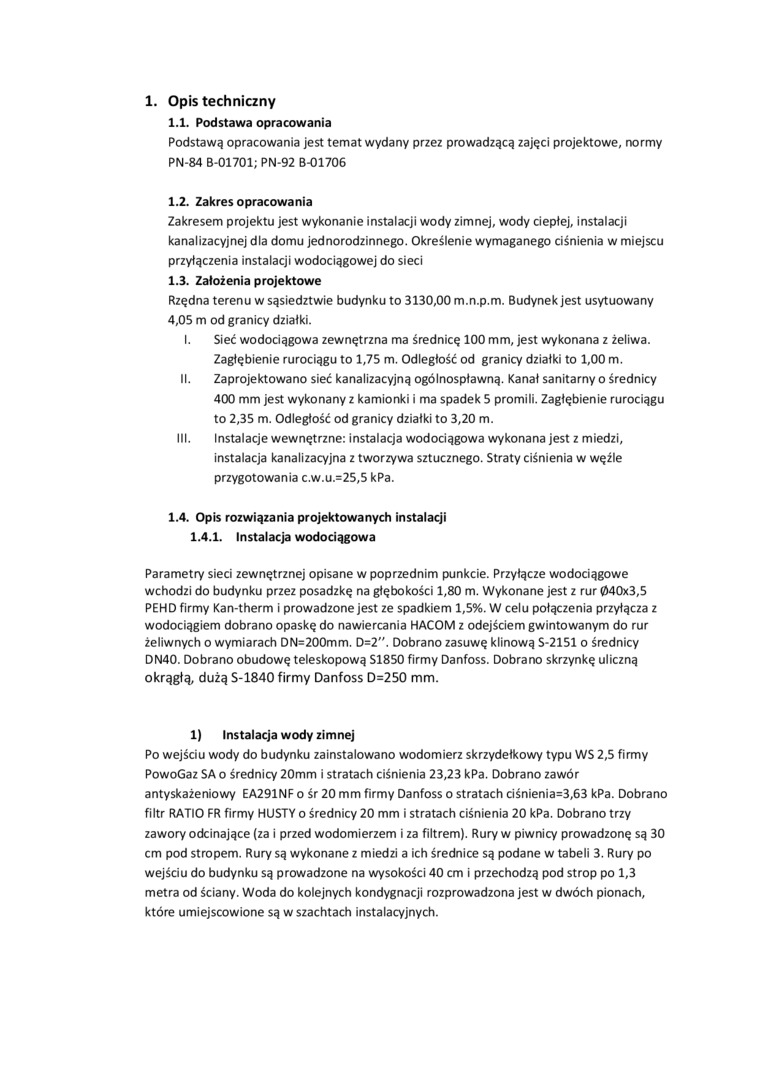

1. Opis techniczny

1.1.    Podstawa opracowania

Podstawą opracowania jest temat wydany przez prowadzącą zajęci projektowe, normy

PN-84 B-01701; PN-92 B-01706

1.2.    Zakres opracowania

Zakresem projektu jest wykonanie instalacji wody zimnej, wody ciepłej, instalacji

kanalizacyjnej dla domu jednorodzinnego. Określenie wymaganego ciśnienia w miejscu

przyłączenia instalacji wodociągowej do sieci

1.3.    Założenia projektowe

Rzędna terenu w sąsiedztwie budynku to 3130,00 m.n.p.m. Budynek jest usytuowany

4,05 m od granicy działki.

I.    Sieć wodociągowa zewnętrzna ma średnicę 100 mm, jest wykonana z żeliwa. Zagłębienie rurociągu to 1,75 m. Odległość od granicy działki to 1,00 m.

II.    Zaprojektowano sieć kanalizacyjną ogólnospławną. Kanał sanitarny o średnicy 400 mm jest wykonany z kamionki i ma spadek 5 promili. Zagłębienie rurociągu to 2,35 m. Odległość od granicy działki to 3,20 m.

III.    Instalacje wewnętrzne: instalacja wodociągowa wykonana jest z miedzi, instalacja kanalizacyjna z tworzywa sztucznego. Straty ciśnienia w węźle przygotowania c.w.u.=25,5 kPa.

1.4.    Opis rozwiązania projektowanych instalacji 1.4.1. Instalacja wodociągowa

Parametry sieci zewnętrznej opisane w poprzednim punkcie. Przyłącze wodociągowe wchodzi do budynku przez posadzkę na głębokości 1,80 m. Wykonane jest z rur 040x3,5 PEHD firmy Kan-therm i prowadzone jest ze spadkiem 1,5%. W celu połączenia przyłącza z wodociągiem dobrano opaskę do nawiercania HACOM z odejściem gwintowanym do rur żeliwnych o wymiarach DN=200mm. D=2". Dobrano zasuwę klinową S-2151 o średnicy DN40. Dobrano obudowę teleskopową S1850 firmy Danfoss. Dobrano skrzynkę uliczną okrągłą, dużą S-1840 firmy Danfoss D=250 mm.

1) Instalacja wody zimnej

Po wejściu wody do budynku zainstalowano wodomierz skrzydełkowy typu WS 2,5 firmy PowoGaz SA o średnicy 20mm i stratach ciśnienia 23,23 kPa. Dobrano zawór antyskażeniowy EA291NF o śr 20 mm firmy Danfoss o stratach ciśnienia=3,63 kPa. Dobrano filtr RATIO FR firmy HUSTY o średnicy 20 mm i stratach ciśnienia 20 kPa. Dobrano trzy zawory odcinające (za i przed wodomierzem i za filtrem). Rury w piwnicy prowadzoną są 30 cm pod stropem. Rury są wykonane z miedzi a ich średnice są podane w tabeli 3. Rury po wejściu do budynku są prowadzone na wysokości 40 cm i przechodzą pod strop po 1,3 metra od ściany. Woda do kolejnych kondygnacji rozprowadzona jest w dwóch pionach, które umiejscowione są wszachtach instalacyjnych.
