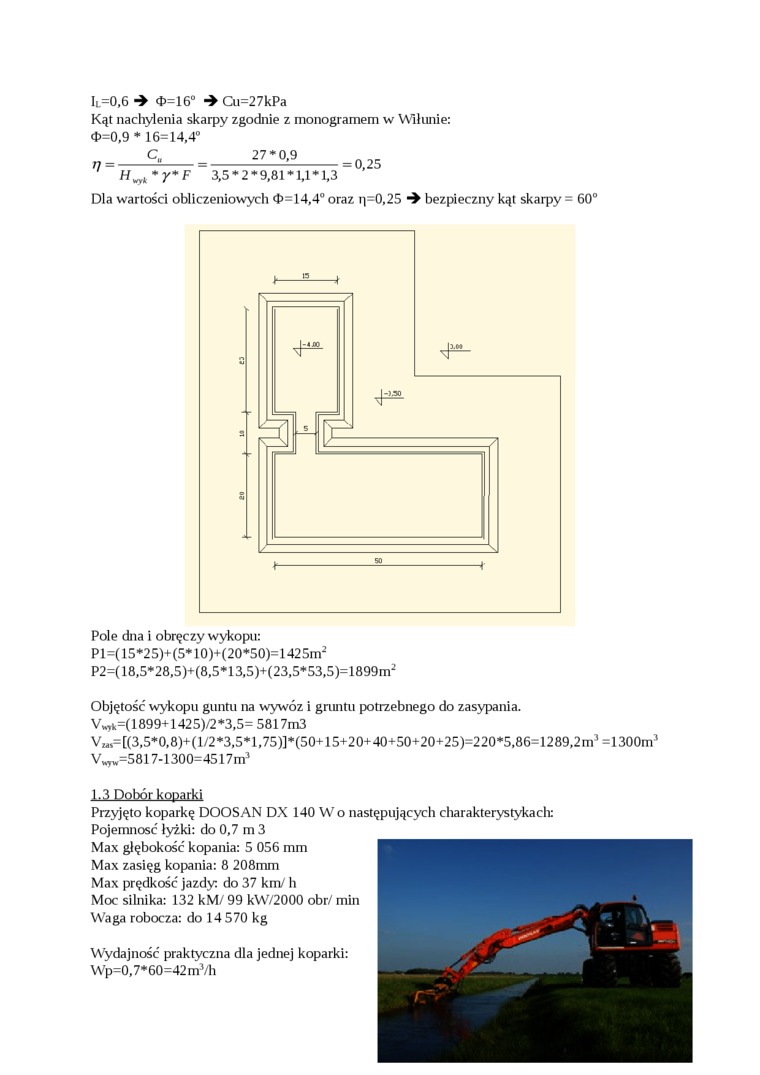

Il=0,6-» <t>=16° -> Cu=27kPa

Kąt nachyienia skarpy zgodnie z monogramem w Wiłunie:

0=0,9 * 16=14,4°

C„    27*0,9

n =---=---= 0,25

3,5*2*9,81*1,1*1,3

Dla wartości obliczeniowych 0=14,4° oraz n⁼0,25 bezpieczny kąt skarpy = 60°

Pole dna i obręczy wykopu:

Pl=(15*25)+(5*10)+(20*50)=1425m² P2=(18,5*28,5)+(8,5*13,5)+(23,5*53,5)=1899m²

Objętość wykopu guntu na wywóz i gruntu potrzebnego do zasypania. V*,fc=(1899+1425)/2*3,5= 5817m3

V_Mi=[(3,5*0,8)+(l/2*3,5*1,75)]*(50+15+20+40+50+20+25)=220*5,86=1289,2m³=1300m V_HTW=5817-1300=4517m³

1.3 Dobór koparki

Przyjęto koparkę DOOSAN DX 140 W o następujących charakterystykach:

Pojemność łyżki: do 0,7 m 3 Max głębokość kopania: 5 056 mm Max zasięg kopania: 8 208mm Max prędkość jazdy: do 37 km/ h Moc silnika: 132 kM/ 99 kW/2000 obr/ min Waga robocza: do 14 570 kg

Wydajność praktyczna dla jednej koparki:

Wp=0,7*60=42 m³/h
