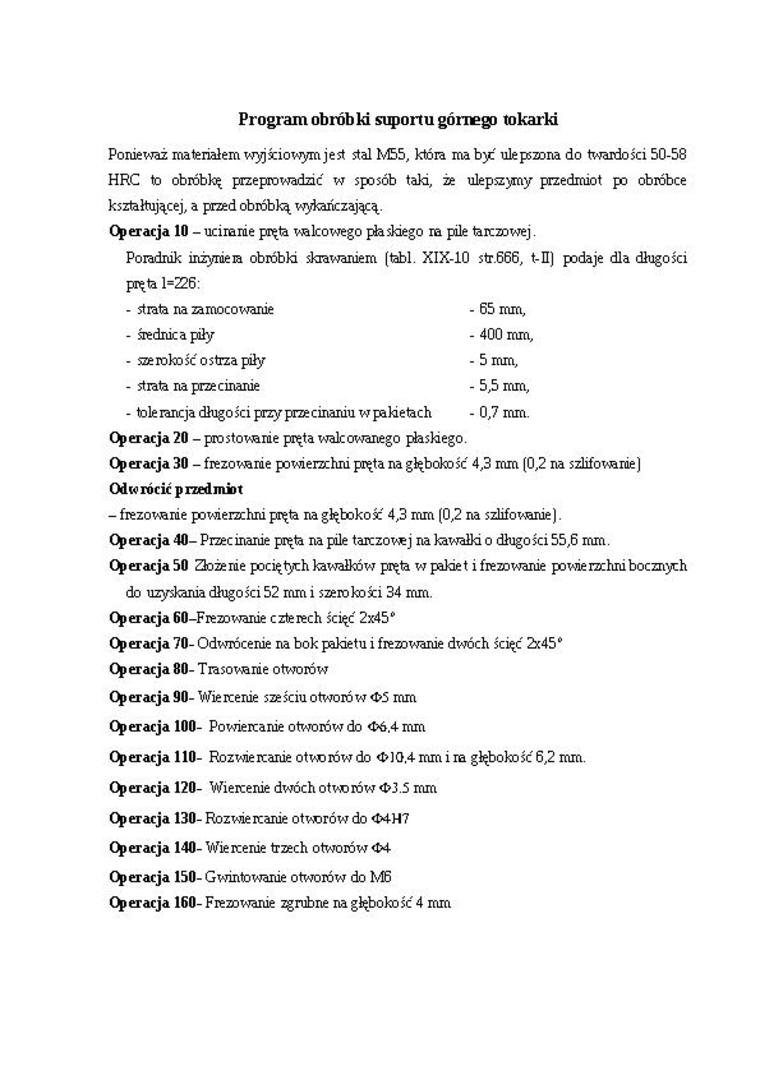

Program obrób ki suportu górnego tokarki

Ponieważ materiałem wyjściowym jest stal M55, która ma by: ulepszona do twaidości 50-58 HRC to obróbkę przeprowadzić w sposób taki, że ulepszyny przedmiot po obróbce kształtującej, a przed obróbką wykańczającą.

Operacja 10 - ucinanie pręta walcowego płaskiego ra pile tarczowej.

Poradnik inżyniera obróbki skrawaniem (tabl. XIX-10 str.666, t-D) podaje dla długości pręta 1=226:

-    strata na zamocowanie    - 65 mm,

-    średnica piły    - 400 mm,

-    szerokość ostrza piły    - 5 mm,

-    strata na przecinanie    - 5,5 mm,

-    tole rancja długo ści przy prze cinaniu w pakietach - 0,7 mm.

Operacja 20 - prostowanie pręta walcowanego płaskiego.

Operacja 30 - frezowanie powierzchni pręta na głębokość 4,3 mm (0,2 na szlifowanie)

Od w rócić p rzedmiot

- frezowanie powierzchni pręta na głębokość 4,3 mm (0,2 na szlifowanie).

Operacja 40- Przecinanie pręta na pile tarczowej na kawałki o długości 55,6 mm.

0>eracja 50 Złożenie pociętych kawałków pręta w pakiet i frezowanie powierzchni boczny h do uzyskania długości 52 mm i szerokości 34 mm.

Operacja 60-Frezowanie czterech ścięć 2x45*

Operacja 70- Odwrócenie na bok pakietu i frezowanie dwóch ścięć 2x45*

Operacja 80- Trasowanie otworów

Operacja 90- Wiercenie sześciu otworów <&S mm

Operacja 100- Po wiercą me otworów do 06,4mm

Operacja 110- Rozwiercanie otworów do <t>]Q.4mmira głębokość 6,2 mm.

Operacja 120- Wiercenie dwóch otworów* 03.5 mm Operacja 130- Rozwiercanie otworów do <W-H7 Operacja 140- Wiercenie trzech otworów <M

Operacja 150- Gwintowanie otworów do M6 Operacja 160- Frezowanie zgrubne na głębokość 4 mm
