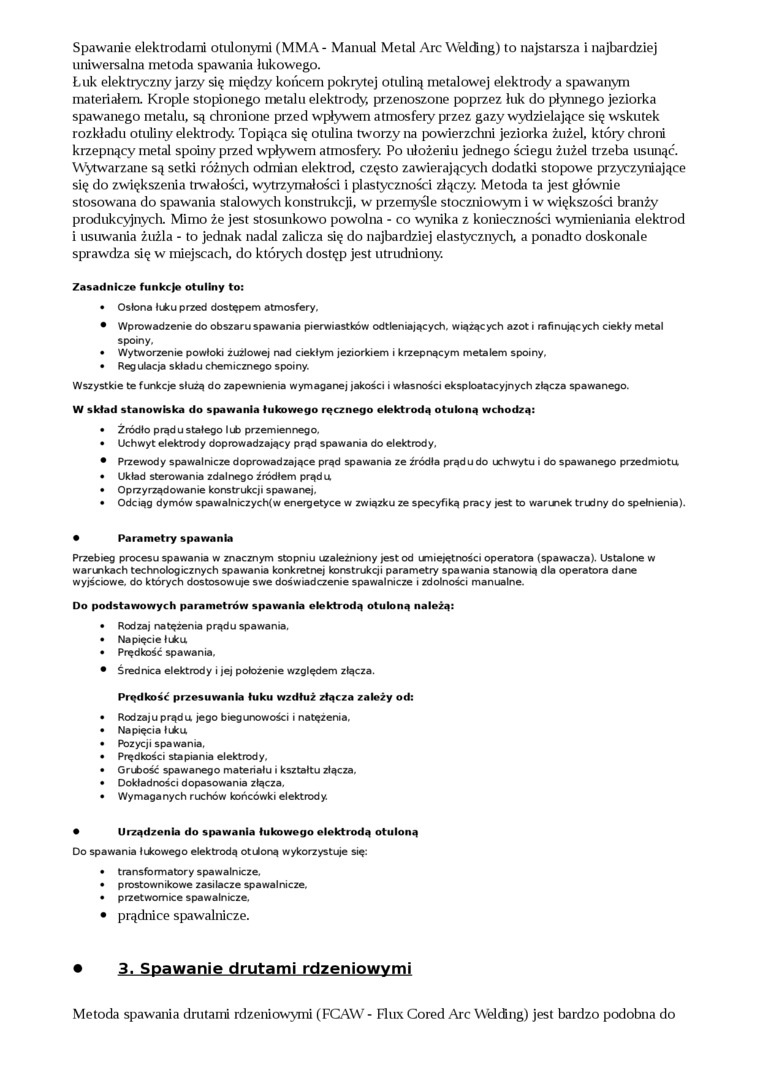

Spawanie elektrodami otulonymi (MMA- Manuał Metal Arc Welding) to najstarsza i najbardziej uniwersalna metoda spawania lukowego.

Łuk elektryczny jarzy się między końcem pokiytej otuliną metalowej elektrody a spawanym materiałem. Krople stopionego metalu elektrody, przenoszone poprzez luk do płynnego jeziorka spawanego metalu, są chronione przed wpływem atmosfery przez gazy wydzielające się wskutek rozkładu otuliny elektrody. Topiąca się otulina tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem atmosfeiy. Po ułożeniu jednego śdegu żużel trzeba usunąć. Wytwarzane są setki różnych odmian elektrod, często zawierających dodatki stopowe przyczyniające się do zwiększenia trwałości, wytrzymałości i plastyczności złączy. Metoda ta jest głównie stosowana do spawania stalowych konstrukcji, w przemyśle stoczniowym i w większości branży produkcyjnych. Mimo że jest stosunkowo powolna - co wynika z konieczności wymieniania elektrod i usuwania żużla - to jednak nadal zalicza się do najbardziej elastycznych, a ponadto doskonale sprawdza się w miejscach, do których dostęp jest utrudniony.

Zasadniczo funkcje otuliny to:

•    Osłona liku przed dostępem atmosfery,

•    Wprowadzenie do obszaru spawania pierwiastków odtlemających, wiążących azot i rafinujących ciekły metal spoiny,

•    Wytworzenie powłoki żużlowej nad ciekłym jeziorkiem i krzepnącym metalem spoiny.

•    Reg ulac)d składu chemicznego spoiny.

Wszystkie te funkcje służą do zapewnienia wymaganej jakości i własności eksploatacyjnych złącza spawanego.

W skład stanowiska do spawania łukowego ręcznego elektrodą otuloną wchodzą:

•    Źródło prąd u stałego lub przemiennego.

•    Uchwyt elektrody doprowadzający prąd spawania do elektrody.

•    Przewody spawalnicze doprowadzające prąd spawania ze źródła prądu do uchwytu i do spawanego przedmiotu

•    Układ sterowania zdalnego źródłem prądu

•    Oprzyrządowanie konstrukcji spawanej.

•    Odciąg dymów spawalniczychfw energetyce w związku ze specyfiką pracy jest to warunek trudny do spełnienia).

•    Parametry spawania

Przebieg procesu spawania w znacznym stopniu uzależniony jest od umiejętności operatora (spawacza). Ustalone w warinkach technologicznych spawania konkretnej konstrukcji parametry spawania stanowią dla operatora dane wyjściowe, do których dostosowuje swe doświadczenie spawalnicze i zdolności manualne.

Do podstawowych parametrów spawania elektrodą otuloną należą:

•    Rodzaj natężenia prądu spawania.

•    Napięcie łiicu

•    Prędkość spawania.

•    Średnica elektrody i jej położenie względem złącza.

Prędkość przesuwania łuku wzdłuż złącza zależy od:

•    Rodzaju prądu jego biegunowości i natężenia,

•    Napięcia łiAu

•    Pozycji spawania.

•    Prędkości stapiania elektrody.

•    Grubość spawanego materiału i kształtu złącza.

•    Dokładności dopasowania złącza.

•    Wymaganych ruchów końcówki elektrody.

•    Urządzenia do spawania łukowego elektrodą otuloną

Do spawania łiicowego elektrodą otiioną wykorzystuje się:

•    transformatory spawalnicze.

•    prostownikowe zasilacze spawalnicze.

•    przetwornice spawalnicze.

•    prądnice spawalnicze.

•    3. Spawanie drutami rdzeniowymi

Metoda spawania drutami rdzeniowymi (FCAW - Flux Cored Arc Welding) jest bardzo podobna do
