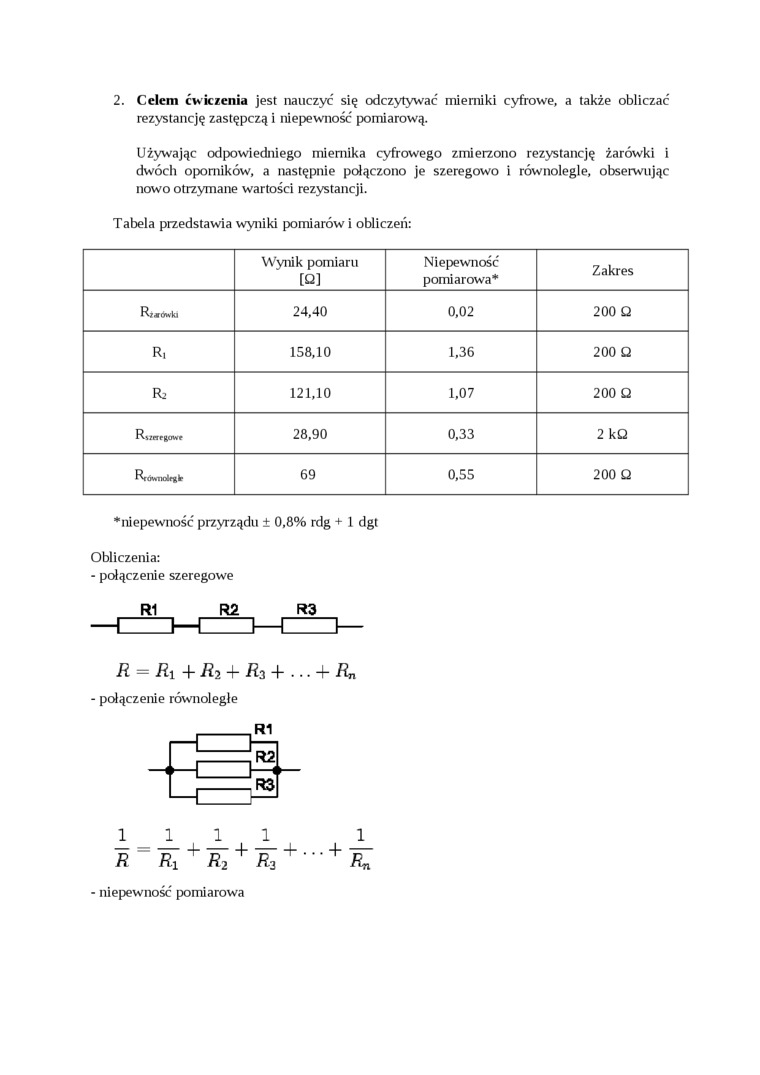

2. Celem ćwiczenia jest nauczyć się odczytywać mierniki cyfrowe, a także obliczać rezystancję zastępczą i niepewność pomiarową.

Używając odpowiedniego miernika cyfrowego zmierzono rezystancję żarówki i dwóch oporników, a następnie połączono je szeregowo i równolegle, obserwując nowo otrzymane wartości rezystancji.

Tabela przedstawia wyniki pomiarów i obliczeń:

	Wynik pomiaru [Q]	Niepewność pomiarowa*	Zakres
Rz«dwki	24,40	0,02	200 Q
R«	158,10	1,36	200 Q
Ri	121,10	1,07	200 Q
Rwnrgowr	28,90	0,33	2 kQ
RfótaTOifgir	69	0,55	200 Q

* niepewność przyrządu ± 0,8% rdg + 1 dgt Obliczenia:

- połączenie szeregowe

R — R\ -\- Ri 4- Rz + . . • + Rn

- połączenie równoległe

1 _ _L _L _L —

R~ fti ⁺ R₂ ⁺ R₃ ⁺ ' " ⁺ R_n

- niepewność pomiarowa
