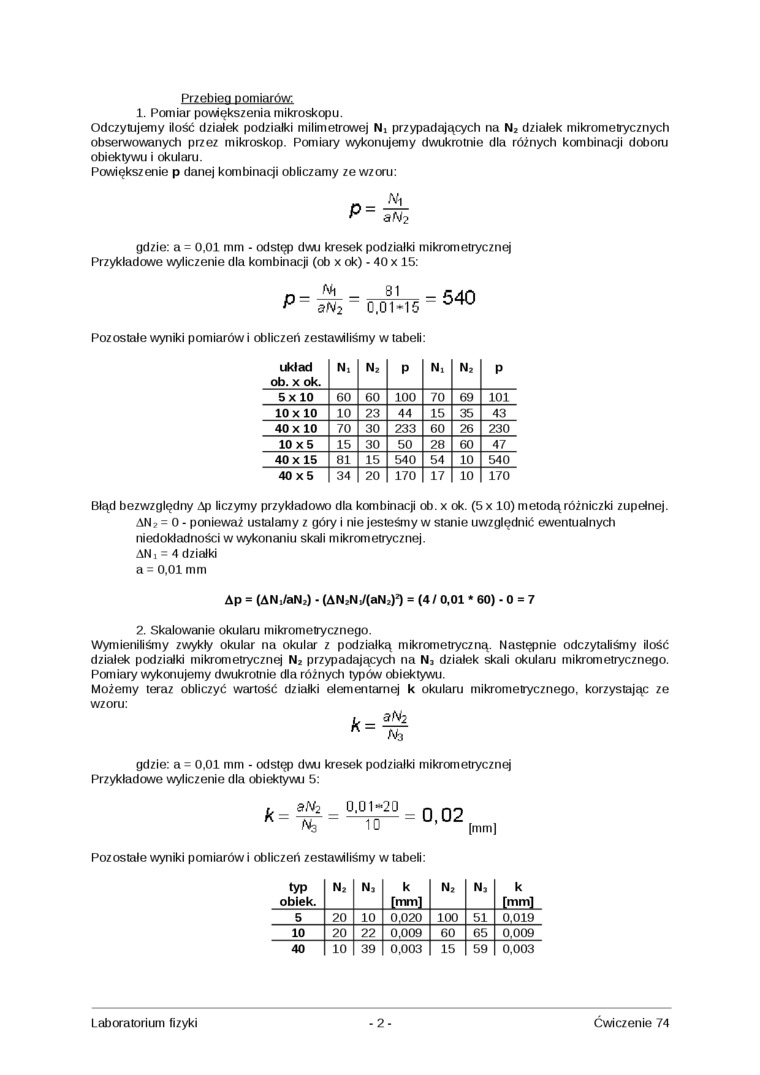

Przebieg pomiarów;

1. Pomiar powiększenia mikroskopu.

Odczytujemy ilość działek podziałki milimetrowej Ni przypadających na N2 działek mikrometrycznych obserwowanych przez mikroskop. Pomiary wykonujemy dwukrotnie dla różnych kombinacji dobom obiektywu i okułam.

Powiększenie p danej kombinacji obliczamy ze wzoru:

P =


Wl


gdzie: a = 0,01 mm - odstęp dwu kresek podziałki mikrometrycznej Przykładowe wyliczenie dla kombinacji (ob x ok) - 40 x 15:

P =


Ni _    81

aN2 ~ 0.01-15


= 540


Pozostałe wyniki pomiarów i obliczeń zestawiliśmy w tabeli:

układ

ob. x ok.

N,

n2

P

Nj

n2

P

5x 10

60

60

100

70

69

101

10x10

10

23

44

15

35

43

40 x 10

70

30

233

60

26

230

10x5

15

30

50

28

60

47

40x15

81

15

540

54

10

540

40 x 5

34

20

170

17

10

170

Błąd bezwzględny Ap liczymy przykładowo dla kombinacji ob. x ok. (5x 10) metodą różniczki zupełnej. AN 2 — 0 • ponieważ ustalamy z góry i nie jesteśmy w stanie uwzględnić ewentualnych niedokładności w wykonaniu skałi mikrometrycznej.

ANi = 4 działki a = 0,01 mm

Ap = (AN,/aN2) - (AN.N^aN,)2) = (4/0,01 * 60) - 0 = 7

2. Skalowanie okułam mikrometiycznego.

Wymieniliśmy zwykły okular na okular z podziałką mikrometryczną. Następnie odczytaliśmy ilość działek podziałki mikrometrycznej N2 przypadających na N3 działek skali okułam mikrometrycznego. Pomiary wykonujemy dwukrotnie dla różnych typów obiektywu.

Możemy teraz obliczyć wartość działki elementarnej k okularu mikrometrycznego, korzystając ze wzoru:

_ aN2

~ Ab

gdzie: a = 0,01 mm - odstęp dvwj kresek podziałki mikrometrycznej Przykładowe wyliczenie dla obiektywu 5:

k =


aN2

Ab


0,01-20

10


0,02


[mm]


Pozostałe wyniki pomiarów i obliczeń zestawiliśmy w tabeli:

typ

obiek.

n2

Nj

k

[mm]

n2

n3

k

[mm]

5

20

10

0,020

100

51

0,019

10

20

22

0,009

60

65

0,009

40

10

39

0,003

15

59

0,003

Laboratorium fizyki Ćwiczenie 74 -2-
