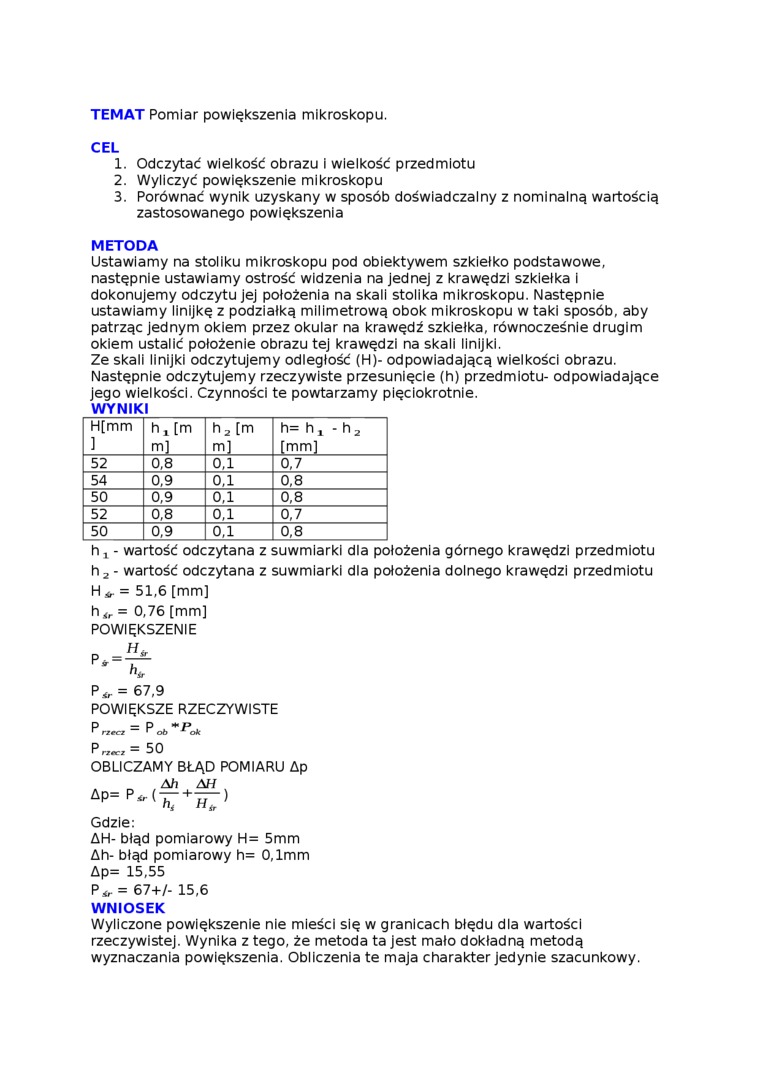

TEMAT Pomiar powiększenia mikroskopu.

CEL

1.    Odczytać wielkość obrazu i wielkość przedmiotu

2.    Wyliczyć powiększenie mikroskopu

3.    Porównać wynik uzyskany w sposób doświadczalny z nominalną wartością zastosowanego powiększenia

METODA

Ustawiamy na stoliku mikroskopu pod obiektywem szkiełko podstawowe, następnie ustawiamy ostrość widzenia na jednej z krawędzi szkiełka i dokonujemy odczytu jej położenia na skali stolika mikroskopu. Następnie ustawiamy linijkę z podziałką milimetrową obok mikroskopu w taki sposób, aby patrząc jednym okiem przez okular na krawędź szkiełka, równocześnie drugim okiem ustalić położenie obrazu tej krawędzi na skali linijki.

Ze skali linijki odczytujemy odległość (H)- odpowiadającą wielkości obrazu. Następnie odczytujemy rzeczywiste przesunięcie (h) przedmiotu- odpowiadające jego wielkości. Czynności te powtarzamy pięciokrotnie.

WYNIKI

H[mm	h i [m	h2 [m	h- h j • h 2
]	m]	m]	[mm]
52	0,8	0,1	0,7
54	0,9	0,1	0,8
50	0,9	0,1	0,8
52	0,8	0,1	0,7
50	0,9	0,1	0,8

h_t - wartość odczytana z suwmiarki dla położenia górnego krawędzi przedmiotu h j - wartość odczytana z suwmiarki dla położenia dolnego krawędzi przedmiotu

H *. = 51,6 [mm] h_ir = 0,76 [mm] POWIĘKSZENIE

POWIĘKSZĘ RZECZYWISTE

Prim ⁼ P ob *7%

P_n«, = 50

ńp

OBLICZAMY BŁĄD POMIARU A/i AH

^Ap=^p-<^⁺77T>

Gdzie:

AH- błąd pomiarowy H= 5mm Ah- błąd pomiarowy h= O.lmm Ap= 15,55 P*. = 67+/- 15,6 WNIOSEK

Wyliczone powiększenie nie mieści się w granicach błędu dla wartości rzeczywistej. Wynika z tego, że metoda ta jest mało dokładną metodą wyznaczania powiększenia. Obliczenia te maja charakter jedynie szacunkowy.
