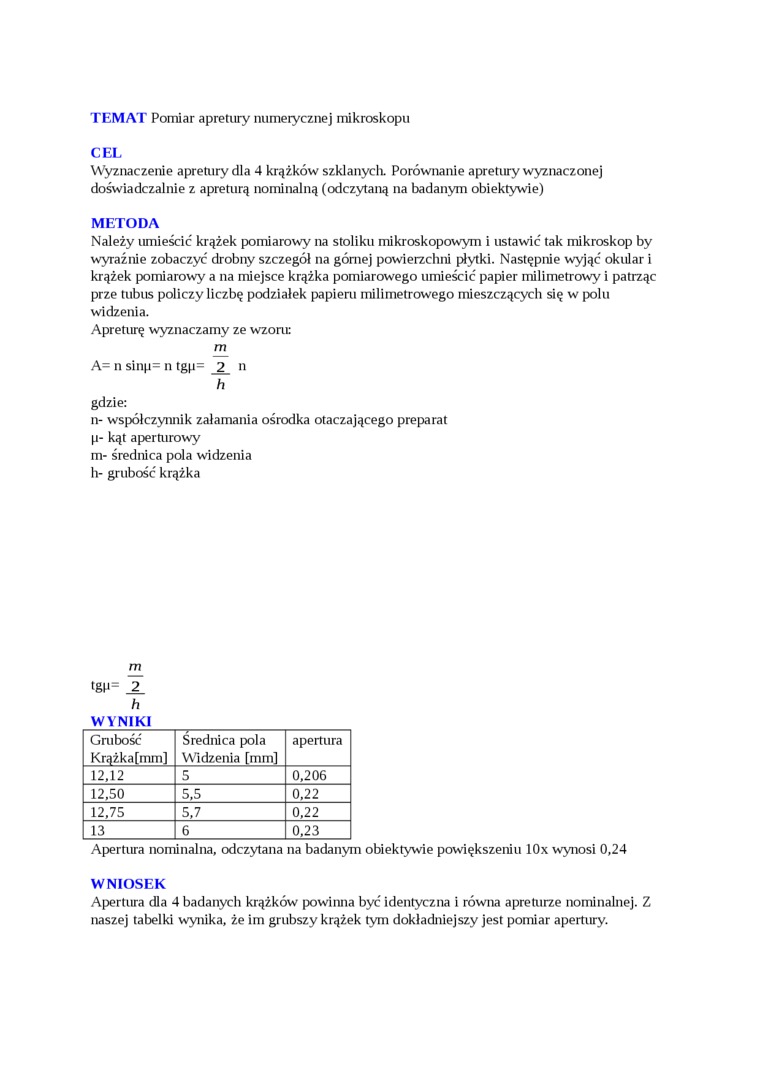

TEMAT Pomiar apretiuy numerycznej mikroskopu CEL

Wyznaczenie apretury dla 4 krążków szklanych. Porównanie apretury wyznaczonej doświadczalnie z apreturą nominalną (odczytaną na badanym obiektywie)

METODA

Należy umieścić krążek pomiarowy na stoliku mikroskopowym i ustawić tak mikroskop by wyraźnie zobaczyć drobny szczegół na górnej powierzchni płytki. Następnie wyjąć okular i krążek pomiarowy a na miejsce krążka pomiarowego umieścić papier milimetrowy i patrząc prze tubus policzy liczbę podziałek papieru milimetrowego mieszczących się w polu widzenia.

Apreturę wyznaczamy ze wzoru: m

A= n sinp= n tgp= _2_ n h

gdzie:

n- współczynnik załamania ośrodka otaczającego preparat p- kąt aperturowy m- średnica pola widzenia h- grubość krążka

m

tgM= _2_ h

WYNIKI

Grubość

Krażka[mrn]

Średnica pola Widzenia [mm]

apertura

12,12

5

0,206

12,50

5,5

0,22

12,75

5,7

0,22

13

6

0,23

Apertura nominalna, odczytana na badanym obiektywie powiększeniu 10x wynosi 0,24 WNIOSEK

Apertura dla 4 badanych krążków powinna być identyczna i równa apreturze nominalnej. Z naszej tabelki wynika, że im grubszy krążek tym dokładniejszy jest pomiar apertury.
