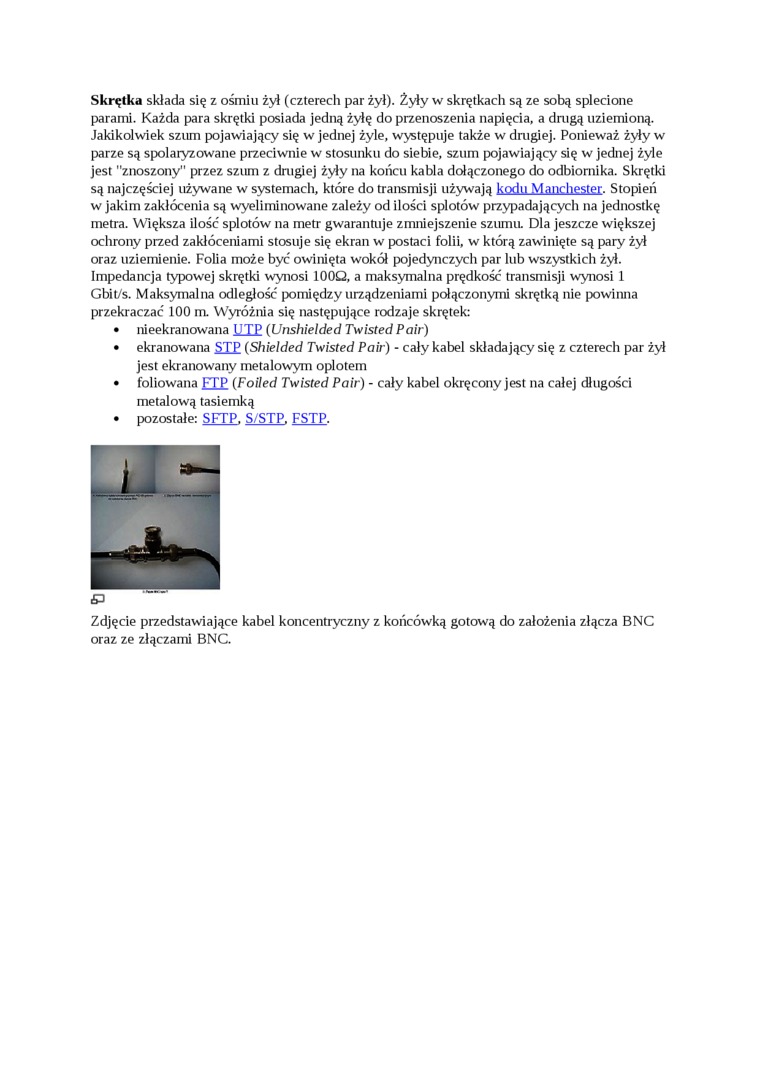

Skrętka składa się z ośmiu żył (czterech par żył). Żyły w skrętkach są ze sobą splecione parami. Każda para skrętki posiada jedną żyłę do przenoszenia napięcia, a dnigą uziemioną. Jakikolwiek szum pojawiający się w jednej żyle, występuje także w drugiej. Ponieważ żyły w parze są spolaryzowane przeciwnie w stosunku do siebie, szum pojawiający się w jednej żyle jest "znoszony" przez szum z drugiej żyły na końcu kabla dołączonego do odbiornika. Skrętki są najczęściej używane w systemach, które do transmisji używają kodu Manchester. Stopień w jakim zakłócenia są wyeliminowane zależy od ilości splotów przypadających na jednostkę metra. Większa ilość splotów na metr gwarantuje zmniejszenie szumu. Dla jeszcze większej ochrony przed zakłóceniami stosuje się ekran w postaci folii, w którą zawinięte są pary żył oraz uziemienie. Folia może być owinięta wokół pojedynczych par lub wszystkich żył. Impedancja typowej skrętki wynosi 1002, a maksymalna prędkość transmisji wynosi 1 Gbit/s. Maksymalna odległość pomiędzy urządzeniami połączonymi skrętką nie powinna przekraczać 100 m. Wyróżnia się następujące rodzaje skrętek:

•    meekranowana UTP (Unshielded Twisted Pair)

•    ekranowana STP (Shielded Twisted Pair) - cały kabel składający się z czterech par żył jest ekranowany metalowym oplotem

• foliowana FTP (Foiled Twisted Pair) - cały kabel okręcony jest na całej długości metalową tasiemką

•    pozostałe: SFTP. S/STP. FSTP.

.P

Zdjęcie przedstawiające kabel koncentryczny z końcówką gotową do założenia złącza BNC oraz ze złączami BNC.
