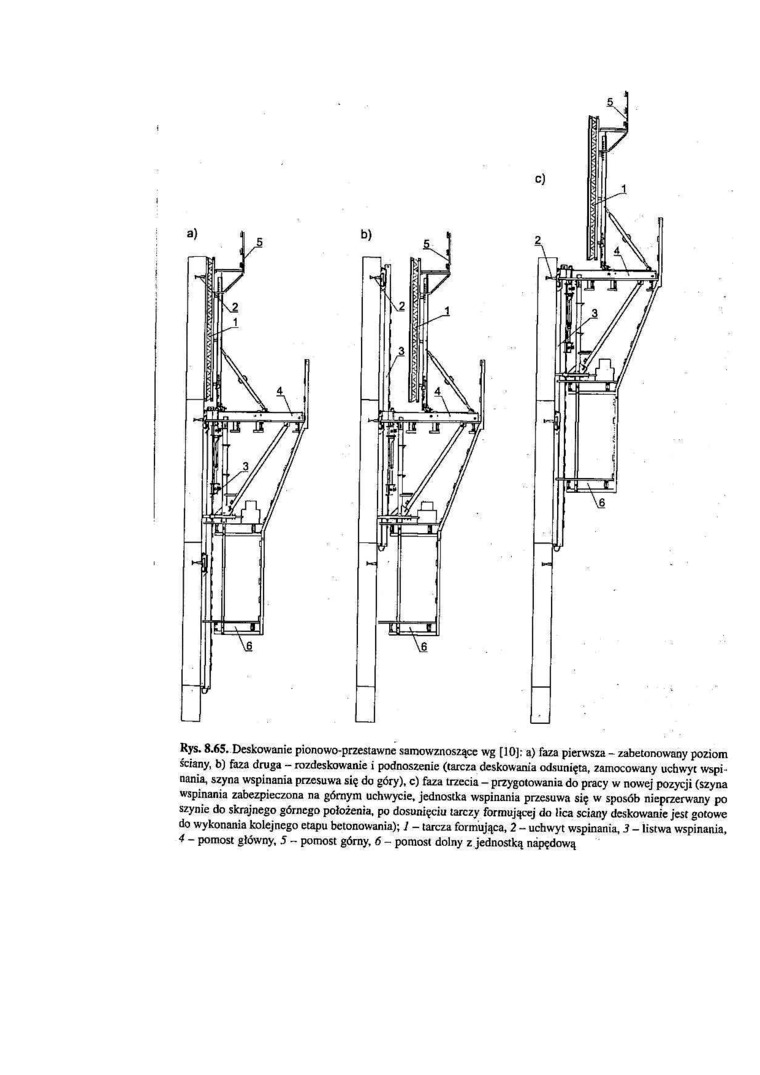

Rys. 8.65. Deskowanie pionowo-przestawne samowznoszącc wg [10]: a) faza pierwsza - zabetonowany poziom ściany, b) faza druga - rozdeskowanie i podnoszenie (tarcza deskowania odsunięta, zamocowany uchwyt wspi nania, szyna wspinania przesuwa się do góry), c) faza trzecia - przygotowania do pracy w nowej pozycji (szyna wspinania zabezpieczona na górnym uchwycie, jednostka wspinania przesuwa się w sposób nieprzerwany po szynie do skrajnego górnego położenia, po dosunięciu tarczy formującej do lica ściany deskowanie jest gotowe do wykonania kolejnego etapu betonowania); 1 - tarcza formująca, 2 - uchwyt wspinania, 3 - listwa wspinania, 4 - pomost główny, 5 - pomost górny, 6 - pomost dolny z jednostką napędową
