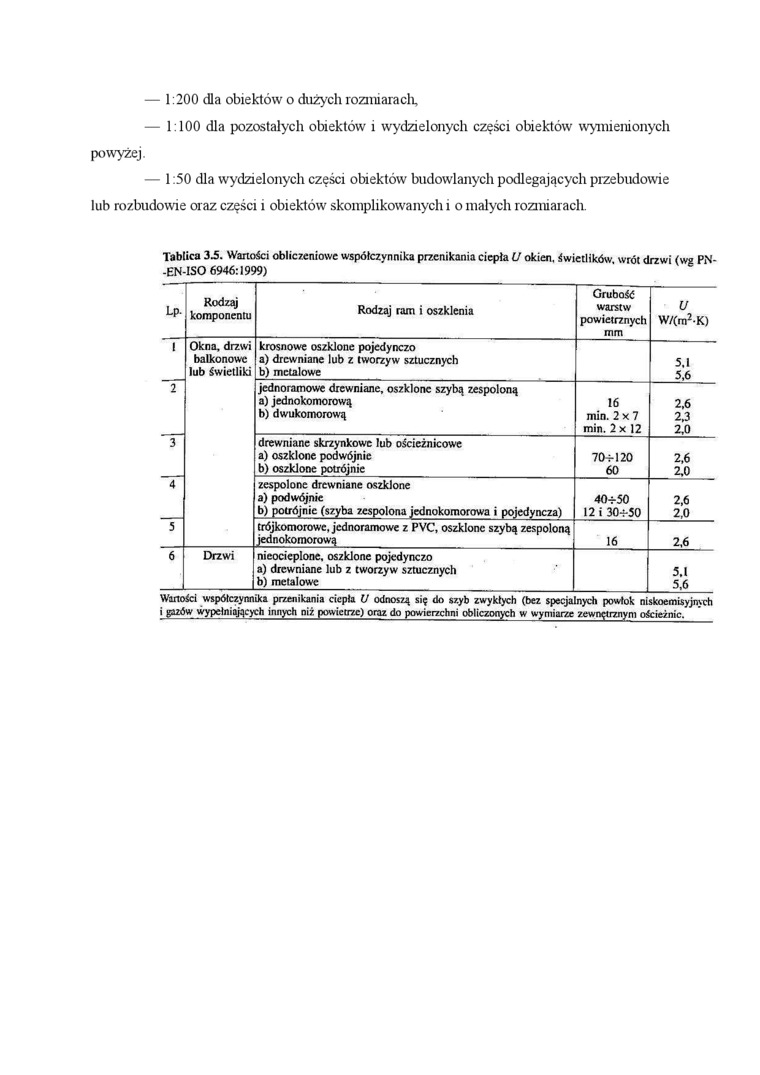

—    1:200 dla obiektów o dużych rozmiarach,

—    1:100 dla pozostałych obiektów i wydzielonych części obiektów wymienionych powyżej.

—    1:50 dla wydzielonych części obiektów budowlanych podlegających przebudowie lub rozbudowie oraz części i obiektów skomplikowanych i o małych rozmiarach.

Tablica 3.5. Wartości obliczeniowe współczynnika przenikania ciepła U okien, świetlików, wrót drzwi (wg PN--EN-1SO 6946:1999)

Lp.	Rodzaj komponentu	Rodzaj ram i oszklenia	Grubość warstw powietrznych mm	U W/(m^2K)
1	Okna, drzwi	krosnowe oszklone pojedynczo
	balkonowe	a) drewniane lub z tworzyw sztucznych		5.1
	lub świetliki	b) metalowe		5,6
2		jednoramowe drewniane, oszklone szybą zespoloną
		a) jednokomorową	16	2.6
		b) dwukomorową	min. 2x7	2.3
			min. 2 x 12	2.0
3		drewniane skrzynkowe łub ościeżnicowe
		a) oszklone podwójnie	704-120	2,6
		b) oszklone potrójnie	60	2.0
4		zespolone drewniane oszklone
		a) podwójnie	404-50	2.6
		b) potrójnie (szyba zespolona jednokomorową i pojedyncza)	12 i 304-50	2.0
5		trójkomorowc, jednoramowe z PVC, oszklone szybą zespoloną
		jednokomorową	16	2.6
6	Drzwi	nicocieplone, oszklone pojedynczo
		a) drewniane lub z tworzyw sztucznych		5.1
		b) metalowe		5.6

Wartości współczynnika przenikania ciepła U odnoszą się do szyb zwykłych (bez specjalnych powłok niskoemisyjnych i gazów wypełniających innych niż powietrze) oraz do powierzchni obliczonych w wymiarze zewnętrznym ościeżnic.
