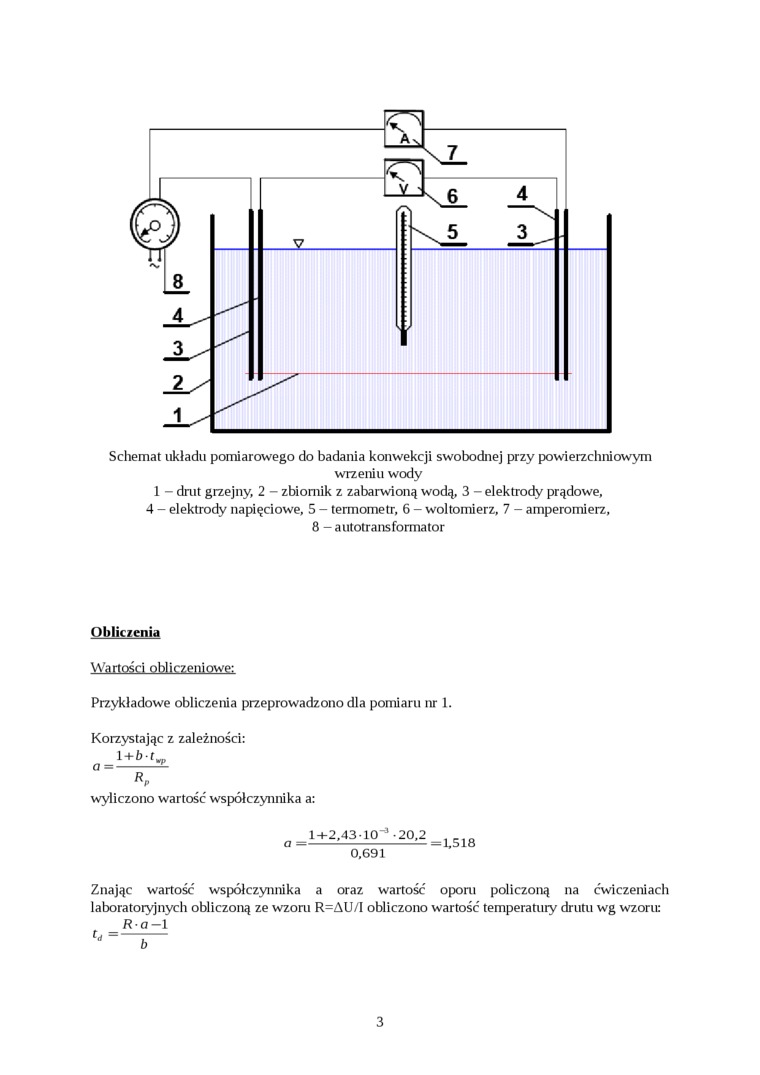

Schemat układu pomiarowego do badania konwekcji swobodnej przy powierzchniowym

wrzeniu wody

1 - drut grzejny, 2 - zbiornik z zabarwioną wodą, 3 - elektrody prądowe,

4 - elektrody napięciowe, 5 - termometr, 6 - woltomierz, 7 - amperomierz,

8 - autotransformator

Obliczenia

Wartości obliczeniowe;

Przykładowe obliczenia przeprowadzono dla pomiaru nr 1. Korzystając z zależności:

aJ-±-b--±

wyliczono wartość współczynnika a:

= 1,518


1+2,43 10~3 20,2 0,691

Znając wartość współczynnika a oraz wartość oporu policzoną na ćwiczeniach laboratoryjnych obliczoną ze wzoru R=AU/I obliczono wartość temperatury drutu wg wzoru:

R-a—1


3
