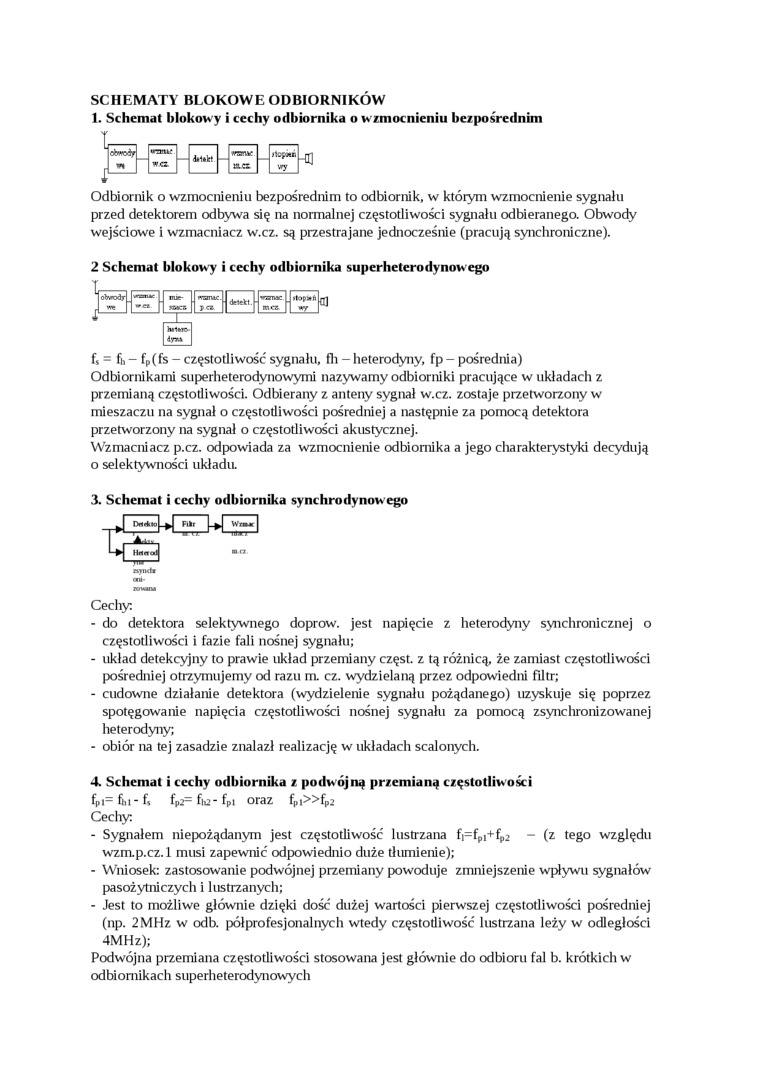

SCHEMATY BLOKOWE ODBIORNIKÓW

1. Schemat blokowy i cechy odbiornika o wzmocnieniu bezpośrednim

Odbiornik o wzmocnieniu bezpośrednim to odbiornik, w którym wzmocnienie sygnału przed detektorem odbywa się na normalnej częstotliwości sygnału odbieranego. Obwody wejściowe i wzmacniacz w.cz. są przestrajane jednocześnie (pracują synchroniczne).

2 Schemat blokowy i cechy odbiornika superheterodynow ego

fs = fh — fp( fs — częstotliwość sygnału, fli - heterodyny, fp - pośrednia)

Odbiornikami superheterodynowymi nazywamy odbiorniki pracujące w układach z przemianą częstotliwości. Odbierany z anteny sygnał w.cz. zostaje przetworzony w mieszaczu na sygnał o częstotliwości pośredniej a następnie za pomocą detektora przetworzony na sygnał o częstotliwości akustycznej.

Wzmacniacz p.cz. odpowiada za wzmocnienie odbiornika a jego charakterystyki decydują o selektywności układu.

3.    Schemat i cechy odbiornika synchrodynow ego

U(3

z&yiKfci

oni*

Cechy;

-    do detektora selektywnego doprow. jest napięcie z heterodyny synchronicznej o częstotliwości i fazie fali nośnej sygnału;

-    układ detekcyjny to prawie układ przemiany częst. z tą różnicą, że zamiast częstotliwości pośredniej otrzymujemy od razu m. cz. wydzielaną przez odpowiedni filtr;

-    cudowne działanie detektora (wydzielenie sygnału pożądanego) uzyskuje się poprzez spotęgowanie napięcia częstotliwości nośnej sygnału za pomocą zsynchronizowanej heterodyny;

-    obiór na tej zasadzie znalazł realizację w układach scalonych.

4.    Schemat i cechy odbiornika i podwójną przemianą częstotliwości

fpl=fh|-fł fp2= fh2- fpl oraz fp|»fp2

Cechy.

-    Sygnałem niepożądanym jest częstotliwość lustrzana fi=fpi+fp2 - (z tego względu wzm.p.cz. 1 musi zapewnić odpowiednio duże tłumienie);

-    Wniosek: zastosowanie podwójnej przemiany powoduje zmniejszenie wpływu sygnałów pasożytniczych i lustrzanych;

-    Jest to możliwe głównie dzięki dość dużej wartości pierwszej częstotliwości pośredniej (np. 2MHz w odb. półprofesjonalnych wtedy częstotliwość lustrzana leży w odległości 4MHz);

Podwójna przemiana częstotliwości stosowana jest głównie do odbioru fal b. krótkich w

odbiornikach superheterodynowych
