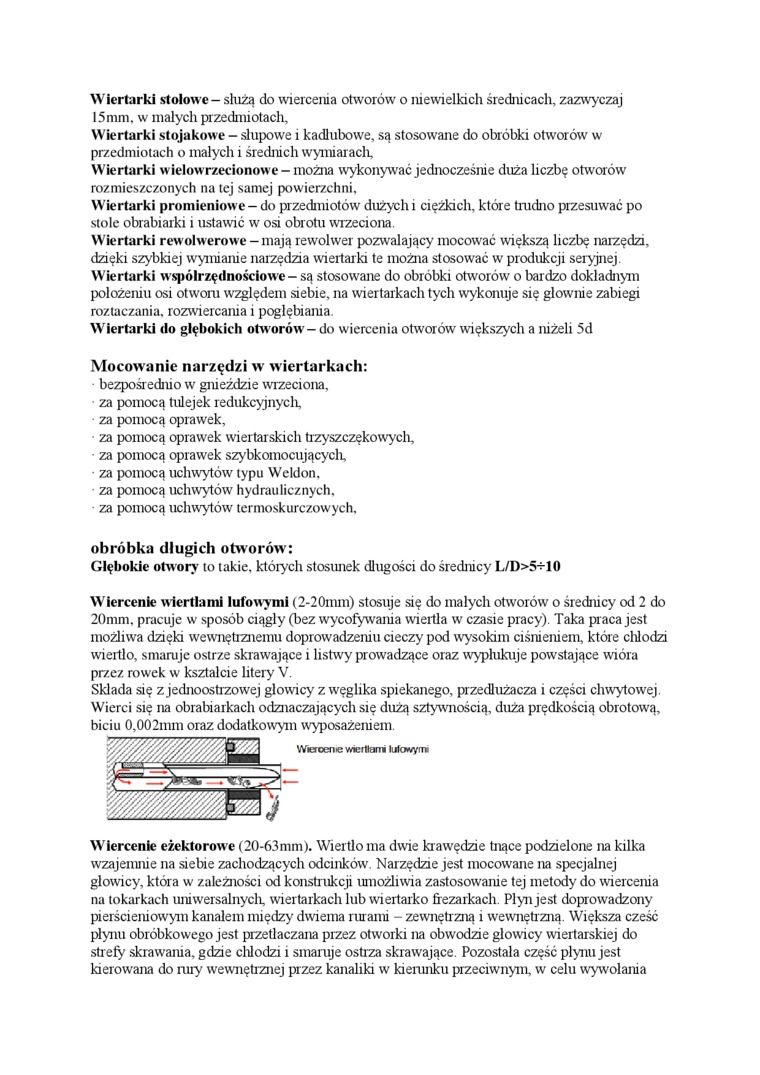

Wiertarki stołowe—służą do wiercenia otworów o niewielkich średnicach, zazwyczaj 15mm, w małych przedmiotach.

Wiertarki stojakowe - słupowe i kadłubowe, są stosowane do obróbki otworów w przedmiotach o małych i średnich wymiarach,

Wiertarki u ielow rzecionow e - można wykonywać jednocześnie duża liczbę otworów rozmieszczonych na tej samej powierzchni.

Wiertarki promieniowe - do przedmiotów dużych i ciężkich, które trudno przesuwać po stole obrabiarki i ustawić w osi obrotu wrzeciona.

Wiertarki rew olwerowe — mają rewolwer pozwalający mocować większą liczbę narzędzi, dzięki szybkiej wymianie narzędzia wiertarki te można stosować w produkcji seryjnej. Wiertarki w spółrzędnościowe - są stosowane do obróbki otworów o bardzo dokładnym położeniu osi otworu względem siebie, na wiertarkach tych wykonuje się głownie zabiegi roztaczania, rozwiercania i pogłębiania

W iertarki do głębokich otworów- do wiercenia otworów większych a niżeli 5d

Mocowanie narzędzi w wiertarkach:

bezpośrednio w gnieździe wrzeciona, za pomocą tulejek redukcyjnych, za pomocą oprawek,

za pomocą oprawek wiertarskich trzyszczękowych, za pomocą oprawek szybkomocujących, za pomocą uchwytów typu Weldon, za pomocą uchwytów hydraulicznych, za pomocą uchwytów termoskurczowych,

obróbka długich otworów:

Głębokie otwory to takie, których stosunek długości do średnicy L/D>5-^10

Wiercenie wiertłami lufowymi (2-20mm) stosuje się do małych otworów o średnicy od 2 do 20mm. pracuje w sposób ciągły (bez wycofywania wiertła w czasie pracy). Taka praca jest możliwa dzięki wewnętrznemu doprowadzeniu cieczy pod wysokim ciśnieniem, które clilodzi wiertło, smaruje ostrze skrawające i listwy prowadzące oraz wypłukuje powstające wióra przez rowek w kształcie litery V.

Składa się zjednoostrzowej głowicy z węglika spiekanego, przedłużacza i części chwytowej. Wierci się na obrabiarkach odznaczających się dużą sztywnością, duża prędkością obrotową, biciu 0,002mm oraz dodatkowym wyposażeniem.

Wiercenie eżektorowe (20-63mm). Wiertło ma dwie krawędzie tnące podzielone na kilka wzajemnie na siebie zachodzących odcinków. Narzędzie jest mocowane na specjalnej głowicy, która w zależności od konstrukcji umożliwia zastosowanie tej metody do wiercenia na tokarkach uniwersalnych, wiertarkach lub wiertarko frezarkach. Płyn jest doprowadzony pierścieniowym kanałem między dwiema rurami - zewnętrzną i wewnętrzną. Większa cześć płynu obróbkowego jest przetłaczana pizez otworki na obwodzie głowicy wiertarskiej do strefy skrawania, gdzie clilodzi i smaruje ostrza skrawające. Pozostała część płynu jest kierowana do rury wewnętrznej przez kanaliki w kierunku przeciwnym, w celu wywołania
